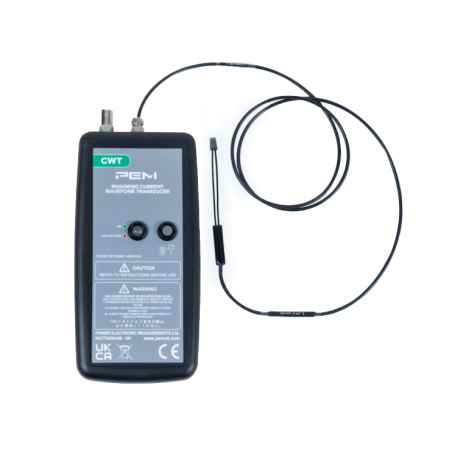

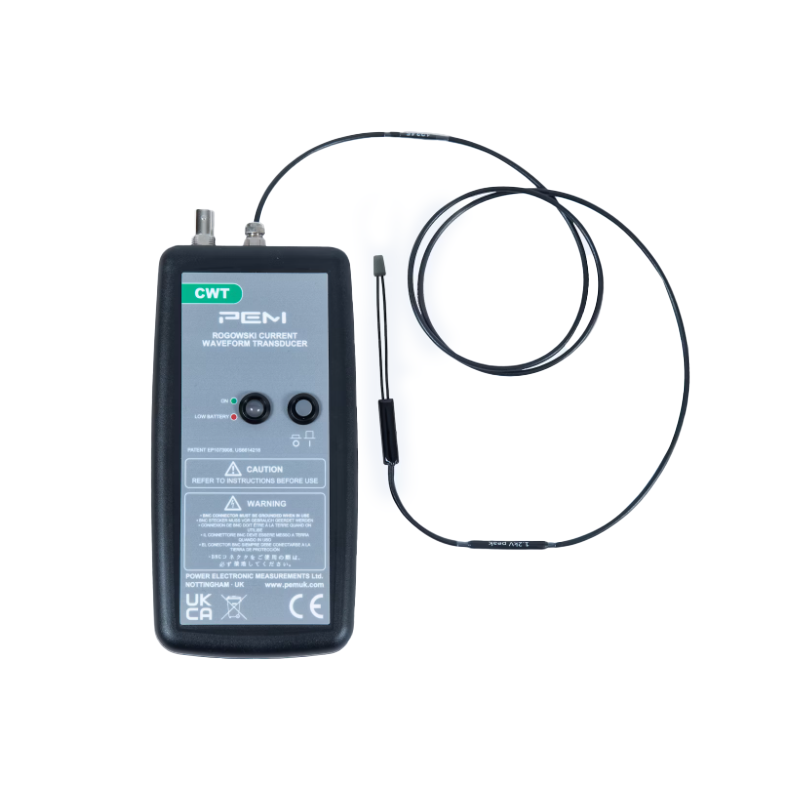

CWT ULTRA MINI-F sorozat

A CWT ultra mini-F sorozat a PEM eredeti CWT Ultra-mini sorozatának bővítése. Az új „villa” kialakítás lehetővé teszi a Rogowski tekercs teljes méretének 55 mm-re csökkentését, és ezáltal a szonda vizsgált áramkörre gyakorolt ​​hatásának minimalizálását. Ez megkönnyíti a méréseket a sűrűn beépített teljesítményelektronikai rendszerekben.

Főbb jellemzők

Villa típusú tekercs
Innovatív villa kialakítás 55 mm tekercshosszal.		 Névleges áramok
Névleges áramok 60 A-től 12 kA-ig (csúcsértékek).

Maximális di/dt
Képes akár 100 kA/μs maximális di/dt mellett is működni.

 Vékony tekercsek és magas szigetelés
Vékony tekercsek 1,3 mm-es keresztmetszet átmérővel 1,2 kV szigeteléshez (csúcsérték).
Kábelhossz kiválasztásának lehetősége
Hosszabb kábelek is elérhetők, mint a standard 1 m – kérésre.		 Tekercshossz egyedi megrendelésre
Kérésre a standard 55 mm-nél hosszabb tekercsek is elérhetők.


Alkalmazások

  • Félvezető elemek kapcsolási hullámformái.
  • Kapcsolóáram-hullámformák teljesítményelektronikai áramkörökben, pl.:
  • MOSFET vagy IGBT akár TO-247-es méretű tokozásokban is. Teljesítményveszteség mérése félvezetőkben.
  • Áramok felügyelete kis induktorokban, kondenzátorokban, csillapító áramkörökben stb.
  • Kis AC áramok mérése nagy DC áramok jelenlétében (pl. kondenzátor hullámosságának monitorozása).
  • Nagyfrekvenciás szinuszos, impulzusos vagy tranziens áramok mérése hálózati frekvenciától rádiófrekvenciás (RF) tartományig terjedő alkalmazásokban.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Műszaki paraméterek

Kimenet ±6V a maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
Pontosság
  • Kalibrálva ±0,2%-os kijelzésre, ha a vezető a Rogowski tekercs hurkában középen van.
  • Vezető pozíciója a tekercsben (2 mm átmérőjű vezető esetén) – jellemzően ±2%-os kijelzés.
  • Vezető pozíciója a tekercsben (10 mm átmérőjű vezető esetén) – jellemzően ±1%-os kijelzés.
Linearitás áramamplitúdóig ±0,05% az olvasott értékhez képest
DC eltolás Maximálisan ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -40…125°C, integrátor: 0…40°C
Tekercsfeszültség 1,2 kV (csúcsérték) – 1,3 mm vastagságú tekercs.
Tekercs kerülete 55 mm – kérésre nagyobb méretek is lehetségesek
Tápellátás
  • B - standard: 4 x AA 1,5V alkáli elem, tipikus üzemidő 25h
  • R – akkumulátoros: 4x AA 1,2 NiMH elem, tipikus élettartam 10h, külső töltési lehetőség
Kimenet BNC



Modell Érzékenység (mV/A) Max. áram (A) Maximális
zaj (mVp-p)		 Eltérés* (%/ms) Átviteli
sávszélesség
LF (-3dB) (Hz)		 Maximális
áram meredekség
di/dt (kA/μs)		 Átviteli
sávszélesség (-3dB)
(MHz)
55 mm
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - A kimeneti jel százalékos esése téglalap alakú hullámforma esetén
