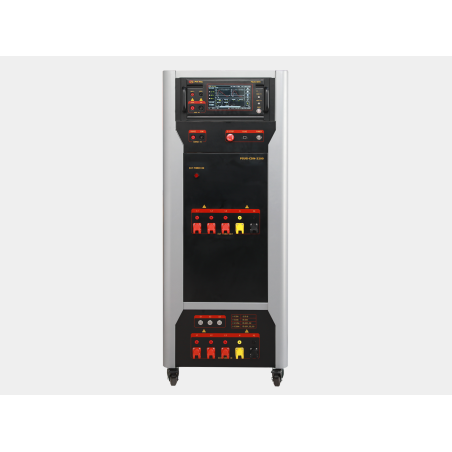

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EMC Prima

Мрежа за защита от високо напрежение PSUG-CDN-3100/3200-690

  • PSUG-CDN-3100/3200-690

PSUG-CDN-3100/3200-690 е усъвършенствана свързваща-разединяваща мрежа за висок ток и високо напрежение, предназначена за тестване на пренапрежения. Той позволява тестване на мълния в съответствие с изискванията за електромагнитна съвместимост (EMC) за AC/DC захранвания. Това устройство поддържа автоматично свързване и разделяне в трифазни системи.

Максимална товароносимост на тестваното устройство (EUT):

  • AC: 690 V, 100 A / 200 A – трифазна, петпроводна система
  • DC: 1000 V, 100 A / 200 A

Други стойности на напрежение и ток могат да бъдат персонализирани, за да отговорят на изискванията на клиента.

Характеристики:

  • Капацитет на натоварване на EUT DC: DC 1000 V 100A / 200A
  • Капацитет на натоварване AC AC: AC 690 V 100A / 200A, трифазна, петпроводна система
  • Защитен свръхток
  • Фаза на инжектиране на пренапрежение: асинхронна или свободно регулируема в диапазона 0–359°.
  • Режим на тест за пренапрежение: напълно автоматична смяна на режима, не е необходима ръчна операция.
  • Вграден RJ45 интерфейс, опционално дистанционно управление и софтуер за измерване.

Стандартно съответствие:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45

Технически параметри:

Параметър Стойност
Напрежение на отворена верига 200 V ~ 8000 V £10%
Разделителна способност по напрежение 1 V
Текущо късо съединение 100 A ~ 4000 A ±10%
Поляритет на изхода +, -, +/-, -/+
Импеданс на източника 2 µm
Диапазон на стъпката на напрежението 0 ~ 8000V
Време между импулсите 5s ~ 9999s
Брой импулси 1c ~ 60000c
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (синхронен, асинхронен)
Режим на задействане Ръчно, външно, интервал

Параметри на пренапрежение при отворена верига:

Импеданс на свързване 1,2µs ±30% (време на нарастване)
18µF (L-L) 9µF + 10Ω (L-PE)
Номинален ток Пиково напрежение/продължителност Пиково напрежение/продължителност
<16 A ±10% / 50µs ±10µs ±10% / 50µs ±10µs / 25µs
16 A < И ≤ 32 A ±10% / 50µs ±10µs / 15µs ±10% / 50µs ±10µs / 30µs
32 A < И ≤ 63 A ±10% / 50µs ±10µs / 20µs ±10% ~ -15% / 50µs ±10µs / 35µs
63 A < И ≤ 125 A ±10% / 50µs ±10µs / 25µs ±10% ~ -20% / 50µs ±10µs / 40µs
125 A < И ≤ 200 A 10% / 50µs 10µs / 30µs 10% ~ -25% / 50µs 10µs / 45µs

Параметри на ударен ток при условия на късо съединение:

Импедансно свързване 18µF (L-L) 9µF + 10Ω (L-PE)
Време на нарастване (Tf) 1,25 * Tr = 8 микрона ±20% 1,25 * Tr = 2,5 микрона ±30%
Продължителност (Td) 1,18 * Tw = 20 микрона ±20% 1,04 * Tw = 25µs ±30%
