Rețea de protecție la supratensiune înaltă PSUG-CDN-3100/3200-690

  • PSUG-CDN-3100/3200-690

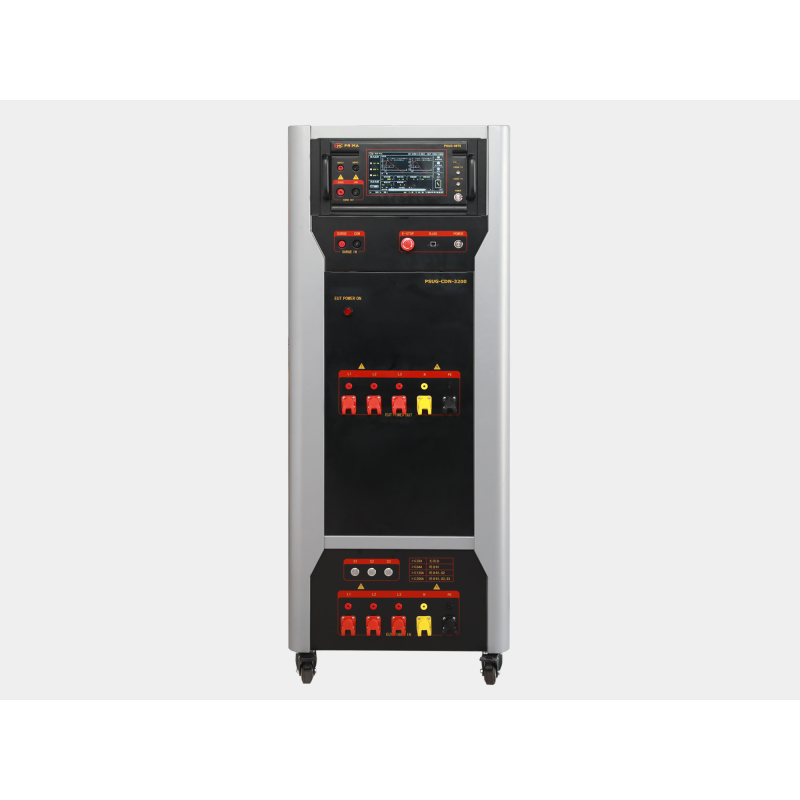

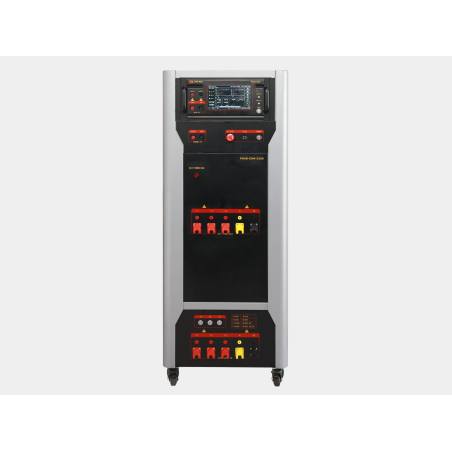

PSUG-CDN-3100/3200-690 este o rețea avansată de cuplare-decuplare de înaltă tensiune și de înaltă tensiune, dedicată testării la supratensiune. Permite testarea supratensiunii de fulgere în conformitate cu cerințele de compatibilitate electromagnetică (EMC) pentru sursele de alimentare AC/DC. Acest dispozitiv acceptă cuplarea și separarea automată în sisteme trifazate.

Capacitatea maximă de încărcare a dispozitivului testat (EUT):

  • CA: 690 V, 100 A / 200 A – sistem trifazat, cu cinci fire
  • DC: 1000 V, 100 A / 200 A

Alte valori ale tensiunii și curentului pot fi personalizate pentru a satisface cerințele clienților.

Caracteristici:

  • Capacitate de încărcare EUT DC: DC 1000 V 100A / 200A
  • Capacitate de încărcare AC EUT: 690 V AC 100A / 200A, sistem trifazat, cu cinci fire
  • Protecție la supracurent
  • Faza de injectare la supratensiune: asincronă sau reglabilă liber în intervalul 0–359°.
  • Mod de testare la supratensiune: schimbare complet automată a modului, nu este necesară operarea manuală.
  • Interfață RJ45 încorporată, telecomandă opțională și software de măsurare.

Respectarea standardului:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45

Parametri tehnici:

Parametrii de supratensiune în circuit deschis:

Parametru Valoare
tensiune în circuit deschis 200 V ~ 8000 V £10%
Rezoluție de tensiune 1 V
Scurtcircuit curent 100 A ~ 4000 A ±10%
Polaritate de ieșire +, -, +/-, -/+
Impedanța sursei 2 µm
Interval de trepte de tensiune 0 ~ 8000V
Timp între impulsuri 5s ~ 9999s
Număr de impulsuri 1c ~ 60000c
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincron, asincron)
Modul de declanșare Manual, extern, interval

Parametrii curentului de supratensiune în condiții de scurtcircuit:

Impedanța de cuplare 1,2µs ±30% (timp de creștere)
18µF (L-L) 9µF + 10Ω (L-PE)
Curentul nominal Tensiune maximă/Durată Tensiune maximă/Durată
<16 A ±10%/50µs ±10µs ±10%/50µs ±10µs/25µs
16 A < Și ≤ 32 A ±10%/50µs ±10µs/15µs ±10%/50µs ±10µs/30µs
32 A < Și ≤ 63 A ±10%/50µs ±10µs/20µs ±10% ~ -15%/50µs ±10µs/35µs
63 A < Și ≤ 125 A ±10%/50µs ±10µs/25µs ±10% ~ -20%/50µs ±10µs/40µs
125 A < Și ≤ 200 A 10%/50µs 10µs/30µs 10% ~ -25%/50µs 10µs/45µs
