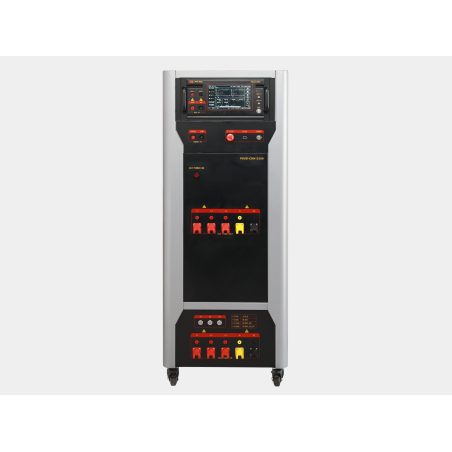

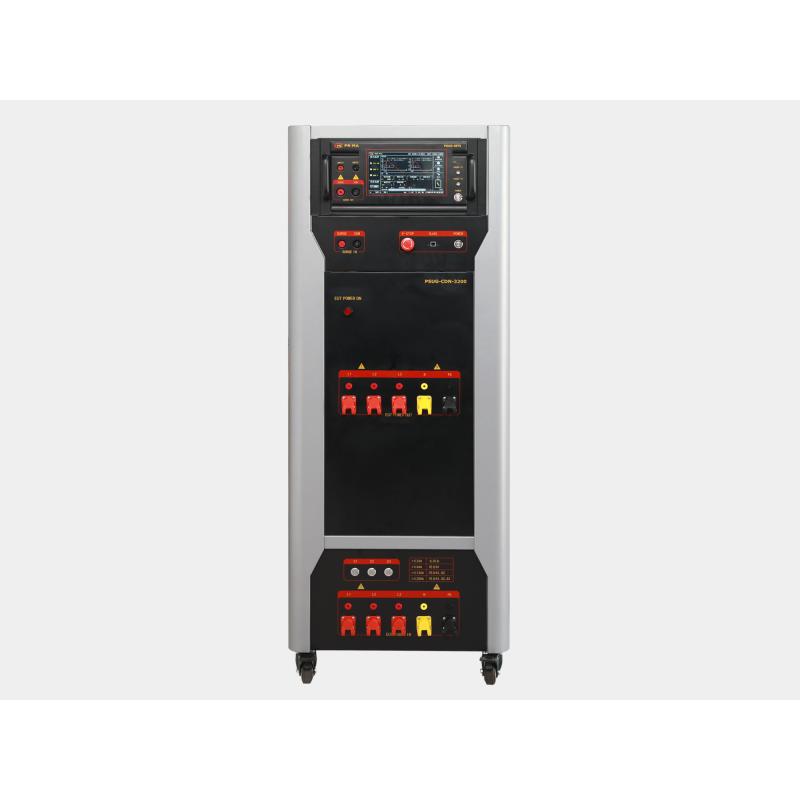

Hochspannungs-Überspannungsschutznetzwerk PSUG-CDN-3100/3200-690

  • PSUG-CDN-3100/3200-690

PSUG-CDN-3100/3200-690 ist ein fortschrittliches Hochstrom- und Hochspannungs-Kopplungs-/Entkopplungsnetzwerk, das speziell für die Prüfung von Überspannungen entwickelt wurde. Es ermöglicht die Prüfung von Blitzüberspannungen gemäß den Anforderungen der elektromagnetischen Verträglichkeit (EMV) für AC/DC-Stromversorgungen. Dieses Gerät unterstützt die automatische Kopplung und Trennung in Dreiphasensystemen.

Maximale Belastbarkeit des Prüflings (EUT):

  • AC: 690 V, 100 A / 200 A – Dreiphasen-Fünfleitersystem
  • DC: 1000 V, 100 A / 200 A

Andere Spannungs- und Stromwerte können kundenspezifisch angepasst werden.

Funktionen:

  • DC-Belastbarkeit des Prüflings: DC 1000 V, 100 A / 200 A
  • AC-Belastbarkeit des Prüflings: AC 690 V, 100 A / 200 A, Dreiphasen-Fünfleitersystem
  • Schutz Überstrom
  • Überspannungseinspeisungsphase: asynchron oder frei einstellbar im Bereich von 0–359°.
  • Überspannungstestmodus: Vollautomatischer Moduswechsel, keine manuelle Bedienung erforderlich.
  • Integrierte RJ45-Schnittstelle, optionale Fernbedienung und Messsoftware.

Standardkonformität:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45

Technische Daten:

Parameter Wert
Leerlaufspannung 200 V ~ 8000 V £10%
Spannungsauflösung 1 V
Kurzschlussstrom 100 A ~ 4000 A ±10 %
Ausgangspolarität +, -, +/-, -/+
Quellimpedanz 2 µm
Spannungsbereich 0 ~ 8000 V
Zeit zwischen den Impulsen 5 s ~ 9999 s
Anzahl der Impulse 1c ~ 60000c
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (synchron, asynchron)
Triggermodus Manuell, extern, Intervall

Parameter der Leerlaufüberspannung:

Kopplungsimpedanz 1,2µs ±30% (Anstieg Zeit)
18µF (L-L) 9µF + 10µ (L-PE)
Nennstrom Spitzenspannung / Dauer Spitzenspannung / Dauer
<16 A ±10 % / 50 s ±10 s ±10 % / 50 s ±10 s / 25 s
16 A < Und < 32 A ±10 % / 50 s ±10 s / 15 s ±10 % / 50 s ±10 s / 30 s
32 A < Und < 63 A ±10 % / 50 s ±10 s / 20 s ±10 % ~ -15 % / 50 s ±10 s / 35 s
63 A < Und < 125 A ±10 % / 50 s ±10 s / 25 s ±10 % ~ -20 % / 50 s ±10 s / 40 s
125 A 10 % / 50 s 10 s / 30 s 10 % ~ -25 % / 50 s 10 s / 45 s

Stoßstromparameter unter Kurzschlussbedingungen:

Impedanzkopplung 18µF (L-L) 9µF + 10Ω (L-PE)
Anstiegszeit (Tf) 1,25 * Tr = 8 Mikrometer ± 20 % 1,25 * Tr = 2,5 Mikrometer ± 30 %
Dauer (Td) 1,18 * Tw = 20 Mikrometer ± 20 % 1,04 * Tw = 25 µs ±30 %
