Wysokonapięciowa sieć przepięć PSUG-CDN-3100/3200-690
Wysokonapięciowa sieć przepięć PSUG-CDN-3100/3200-690

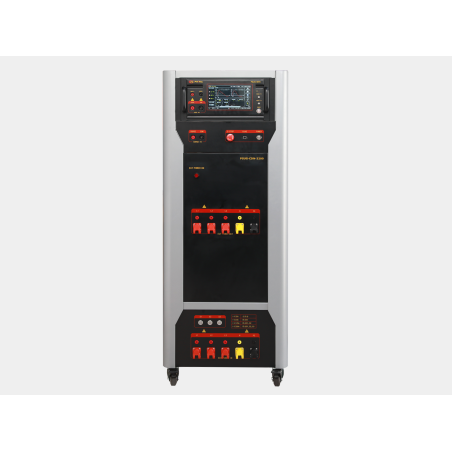

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

Мережа захисту від перенапруг високої напруги PSUG-CDN-3100/3200-690

  • PSUG-CDN-3100/3200-690

PSUG-CDN-3100/3200-690 – це вдосконалена мережа зв’язку-розв’язки для сильного струму та високої напруги, призначена для тестування на перенапруги. Він дозволяє перевіряти грозові перенапруги відповідно до вимог електромагнітної сумісності (EMC) для джерел живлення змінного/постійного струму. Цей пристрій підтримує автоматичне з’єднання та від’єднання в трифазних системах.

Максимальна навантажувальна здатність випробовуваного пристрою (EUT):

  • Змінний струм: 690 В, 100 A / 200 A – трифазна, п’ятипровідна система
  • Постійний струм: 1000 В, 100 A / 200 A

Інші значення напруги та струму можна налаштувати відповідно до вимог замовника.

Функції:

  • Навантажувальна здатність EUT DC: DC 1000 В 100A / 200A
  • Навантажувальна здатність EUT змінного струму: змінний струм 690 В 100A / 200A, трифазна, п'ятипровідна система
  • Захист від перевищення струму
  • Фаза імпульсної інжекції: асинхронна або вільно регульована в діапазоні 0–359°.
  • Режим перевірки напруги: повністю автоматична зміна режиму, ручна операція не потрібна.
  • Вбудований інтерфейс RJ45, додаткове програмне забезпечення для дистанційного керування та вимірювання.

Відповідність стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45

Технічні параметри:

Параметр Значення
Напруга холостого ходу 200 В ~ 8000 В £10%
Роздільна здатність за напругою 1 В
Поточне коротке замикання 100 A ~ 4000 A ±10%
Полярність виходу +, -, +/-, -/+
Імпеданс джерела 2 мкм
Діапазон кроку напруги 0 ~ 8000 В
Час між імпульсами 5 с ~ 9999 с
Кількість імпульсів 1c ~ 60000c
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (синхронний, асинхронний)
Режим запуску Ручний, зовнішній, інтервальний

Параметри перенапруги холостого ходу:

Імпеданс зв'язку 1,2µs ±30% (Час наростання)
18µF (L-L) 9µF + 10Ω (L-PE)
Номінальний струм Пікова напруга/тривалість Пікова напруга/тривалість
<16 A ±10% / 50µs ±10µs ±10% / 50µs ±10µs / 25µs
16 A < І ≤ 32 A ±10% / 50µs ±10µs / 15µs ±10% / 50µs ±10µs / 30µs
32 A < І ≤ 63 A ±10% / 50µs ±10µs / 20µs ±10% ~ -15% / 50µs ±10µs / 35µs
63 A < І ≤ 125 A ±10% / 50µs ±10µs / 25µs ±10% ~ -20% / 50µs ±10µs / 40µs
125 A < І ≤ 200 А 10% / 50µs 10µs / 30µs 10% ~ -25% / 50µs 10µs / 45µs

Параметри імпульсного струму в умовах короткого замикання:

Імпедансний зв’язок 18µF (L-L) 9µF + 10Ω (L-PE)
Час наростання (Tf) 1,25 * Tr = 8 мікрон ±20% 1,25 * Tr = 2,5 мкм ±30%
Тривалість (Td) 1,18 * Tw = 20 мікрон ±20% 1,04 * Tw = 25µs ±30%
