Réseau de protection contre les surtensions haute tension PSUG-CDN-3100/3200-690

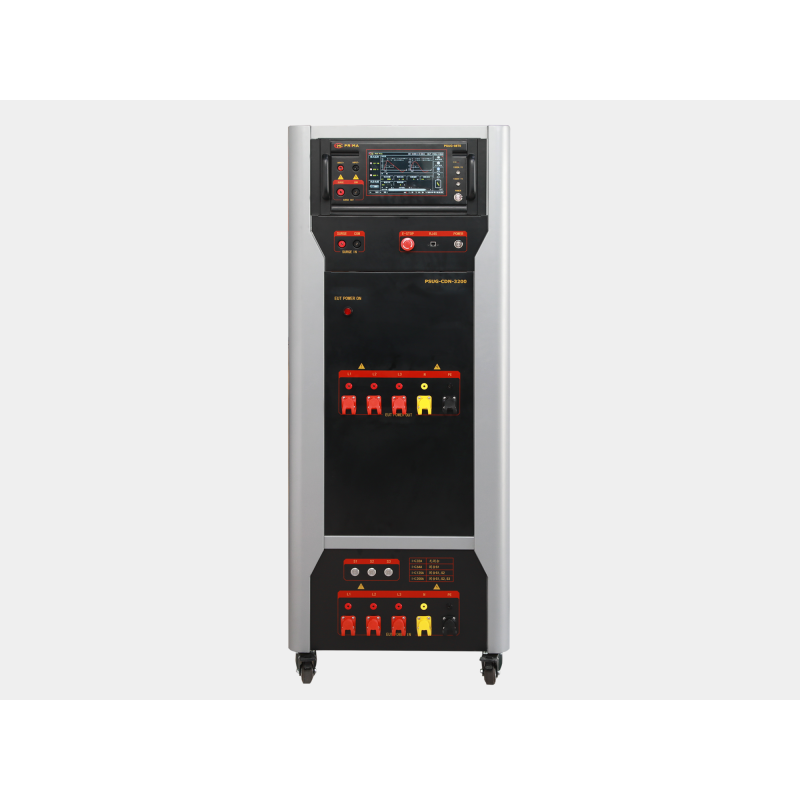

Le PSUG-CDN-3100/3200-690 est un réseau de couplage-découplage avancé, à courant et tension élevés, dédié aux tests de surtension. Il permet de tester les surtensions dues à la foudre conformément aux exigences de compatibilité électromagnétique (CEM) des alimentations CA/CC. Cet appareil prend en charge le couplage et la séparation automatiques dans les systèmes triphasés.

Capacité de charge maximale de l'appareil testé (EUT) :

• CA : 690 V, 100 A / 200 A – système triphasé à cinq fils
• CC : 1 000 V, 100 A / 200 A

D'autres valeurs de tension et de courant peuvent être personnalisées pour répondre aux besoins du client.

Caractéristiques :

• Capacité de charge CC de l'EUT : CC 1 000 V, 100 A / 200 A
• Capacité de charge CA de l'EUT : CA 690 V, 100 A / 200 A, système triphasé à cinq fils
• Protection Surintensité
• Phase d'injection de surtension : asynchrone ou librement réglable dans la plage de 0 à 359 °.
• Mode de test de surtension : changement de mode entièrement automatique, aucune opération manuelle requise.
• Interface RJ45 intégrée, télécommande et logiciel de mesure en option.

Conformité aux normes :

• CEI/EN60664
• GB/T17626.5 / IEC61000-4-5
• ITU K20
• ANSI C62.41/45

Paramètres techniques :

Paramètre	Valeur
Tension en circuit ouvert	200 V ~ 8000 V £10%
Résolution de tension	1 V
Courant de court-circuit	100 A ~ 4000 A ±10 %
Polarité de sortie	+, -, +/-, -/+
Impédance de la source	2 µm
Plage de tension	0 ~ 8000 V
Temps entre les impulsions	5 s ~ 9999 s
Nombre d'impulsions	1c ~ 60000c
Synchronisation de phase	0° ~ 359° (50 Hz ou 60 Hz) (synchrone, asynchrone)
Mode de déclenchement	Manuel, externe, intervalle

Paramètres de surtension en circuit ouvert :

Impédance de couplage	1,2 µs ±30 % (montée) Heure)
	18µF (G-G)	9µF + 10Ω (L-PE)
Courant nominal	Tension de crête / Durée	Tension de crête / Durée
<16 A	±10 % / 50 s ±10 s	±10 % / 50 s ±10 s / 25 s
16 A < Et ≤ 32 A	±10 % / 50 s ±10 s / 15 s	±10 % / 50 s ±10 s / 30 s
32 A < Et ≤ 63 A	±10 % / 50 s ±10 s / 20 s	±10 % ~ -15 % / 50 s ±10 s / 35 s
63 A < Et ≤ 125 A	±10 % / 50 s ±10 s / 25 s	±10 % ~ -20 % / 50 s ±10 s / 40 s
125 A < Et ≤ 200 A	10 % / 50 µs 10 µs / 30 µs	10 % ~ -25 % / 50 µs 10 µs / 45 µs

Paramètres de courant de surtension en court-circuit :

Couplage d'impédance	18µF (G-G)	9µF + 10Ω (L-PE)
Temps de montée (Tf)	1,25 * Tr = 8 microns ± 20 %	1,25 * Tr = 2,5 microns ± 30 %
Durée (Td)	1,18 * Tw = 20 microns ± 20 %	1,04 * Tw = 25 µs ± 30 %
