Wysokonapięciowa sieć przepięć PSUG-CDN-3100/3200-690
Wysokonapięciowa sieć przepięć PSUG-CDN-3100/3200-690

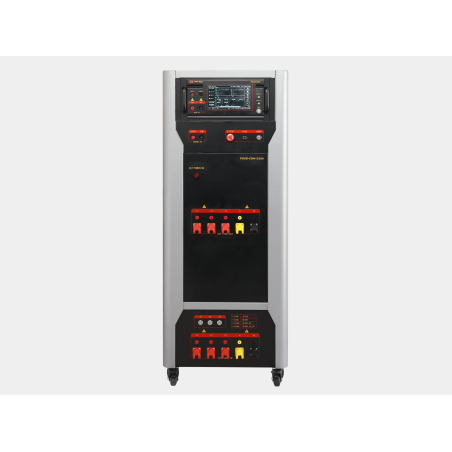

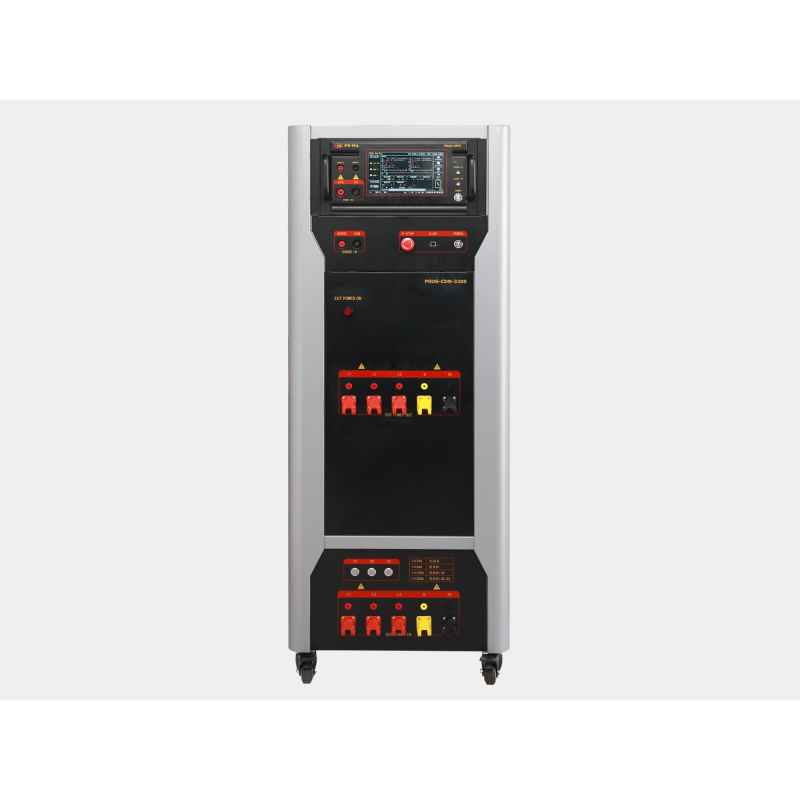

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

Wysokonapięciowa sieć przepięć PSUG-CDN-3100/3200-690

  • PSUG-CDN-3100/3200-690

PSUG-CDN-3100/3200-690 to zaawansowana, wysokoprądowa i wysokonapięciowa sieć sprzęgająco-odsprzęgająca, dedykowana do testów udarowych (przepięciowych). Umożliwia przeprowadzanie testów udarów piorunowych zgodnie z wymaganiami kompatybilności elektromagnetycznej (EMC) dla zasilania AC/DC. Urządzenie to obsługuje automatyczne sprzęganie i rozdzielanie w układach trójfazowych.

Maksymalna obciążalność badanego urządzenia (EUT):

  • AC: 690 V, 100 A / 200 A – układ trójfazowy pięcioprzewodowy
  • DC: 1000 V, 100 A / 200 A

Inne wartości napięcia i prądu mogą być dostosowane indywidualnie do wymagań klienta.

Cechy:

  • Zdolność obciążenia EUT DC: DC 1000 V 100A / 200A
  • Zdolność obciążenia EUT AC: AC 690 V 100A / 200A, trójfazowy układ pięcioprzewodowy
  • Zabezpieczenie nadprądowe
  • Faza wstrzykiwania udaru: asynchroniczna lub dowolnie ustawiana w zakresie 0–359°
  • Tryb testu udarowego: pełna automatyczna zmiana trybu, brak konieczności ręcznej obsługi
  • Wbudowany interfejs RJ45, opcjonalne oprogramowanie do zdalnego sterowania i pomiarów

Zgodność z normami:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45

Parametry techniczne:

Parametr Wartość
Napięcie obwodu otwartego 200 V ~ 8000 V ±10%
Rozdzielczość napięcia 1 V
Prąd zwarciowy 100 A ~ 4000 A ±10%
Polaryzacja wyjścia +, -, +/-, -/+
Impedancja źródła 2 Ω
Zakres kroków napięcia 0 ~ 8000V
Czas między impulsami 5s ~ 9999s
Liczba impulsów 1c ~ 60000c
Synchronizacja fazy 0° ~ 359° (50 Hz lub 60 Hz) (synchroniczna, asynchroniczna)
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy

Parametry napięcia przepięciowego przy otwartym obwodzie:

Impedancja sprzęgająca 1.2µs ±30% (Czas narastania)
18µF (L-L) 9µF + 10Ω (L-PE)
Prąd znamionowy Napięcie szczytowe / Czas trwania Napięcie szczytowe / Czas trwania
<16 A ±10% / 50µs ±10µs ±10% / 50µs ±10µs / 25µs
16 A < I ≤ 32 A ±10% / 50µs ±10µs / 15µs ±10% / 50µs ±10µs / 30µs
32 A < I ≤ 63 A ±10% / 50µs ±10µs / 20µs ±10% ~ -15% / 50µs ±10µs / 35µs
63 A < I ≤ 125 A ±10% / 50µs ±10µs / 25µs ±10% ~ -20% / 50µs ±10µs / 40µs
125 A < I ≤ 200 A ±10% / 50µs ±10µs / 30µs ±10% ~ -25% / 50µs ±10µs / 45µs

Parametry prądu przepięciowego przy warunkach zwarciowych:

Impedancja sprzęgająca 18µF (L-L) 9µF + 10Ω (L-PE)
Czas narastania (Tf) 1.25 * Tr = 8µs ±20% 1.25 * Tr = 2.5µs ±30%
Czas trwania (Td) 1.18 * Tw = 20µs ±20% 1.04 * Tw = 25µs ±30%
