Fabricante: EMC Prima

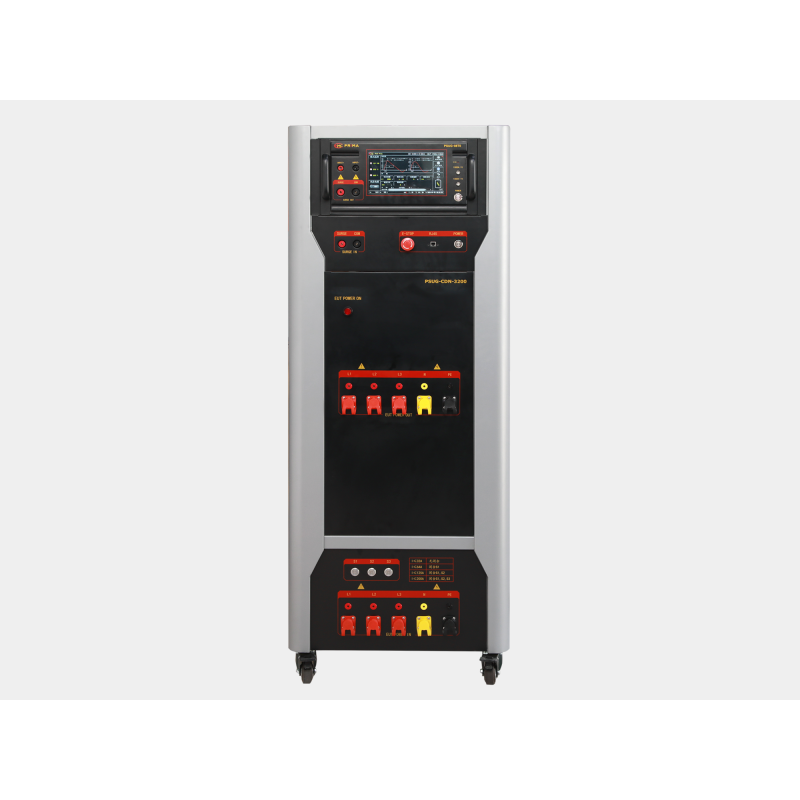

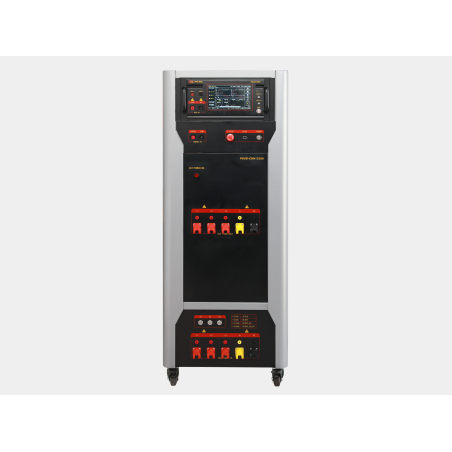

Red de protección contra sobretensiones de alta tensión PSUG-CDN-3100/3200-690

  • PSUG-CDN-3100/3200-690

PSUG-CDN-3100/3200-690 es una red avanzada de acoplamiento-desacoplamiento de alta corriente y alta tensión, dedicada a la prueba de sobretensiones. Permite realizar pruebas de sobretensiones causadas por rayos conforme a los requisitos de compatibilidad electromagnética (CEM) para fuentes de alimentación de CA/CC. Este dispositivo admite el acoplamiento y la separación automáticos en sistemas trifásicos.

Capacidad máxima de carga del dispositivo bajo prueba (EUT):

  • CA: 690 V, 100 A / 200 A – sistema trifásico de cinco hilos
  • CC: 1000 V, 100 A / 200 A

Se pueden personalizar otros valores de tensión y corriente según las necesidades del cliente.

Características:

  • Capacidad de carga de CC del EUT: CC 1000 V, 100 A / 200 A
  • Capacidad de carga de CA del EUT: CA 690 V, 100 A / 200 A, sistema trifásico de cinco hilos
  • Protección Sobrecorriente
  • Fase de inyección de sobretensión: asíncrona o libremente ajustable dentro del rango de 0 a 359°.
  • Modo de prueba de sobretensión: cambio de modo totalmente automático, sin necesidad de operación manual.
  • Interfaz RJ45 integrada, control remoto y software de medición opcionales.

Cumplimiento de normas:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45

Parámetros técnicos:

Parámetro Valor
Tensión de circuito abierto 200 V ~ 8000 V £10%
Resolución de tensión 1 V
Cortocircuito de corriente 100 A ~ 4000 A ±10%
Polaridad de salida +, -, +/-, -/+
Impedancia de la fuente 2 µm
Rango de paso de voltaje 0 ~ 8000 V
Tiempo entre pulsos 5 s ~ 9999 s
Número de pulsos 1 c ~ 60000 c
Sincronización de fase 0 °C ~ 359 °C (50 Hz o 60 Hz) (síncrono, asíncrono)
Modo de disparo Manual, externo, intervalo

Parámetros de sobretensión en circuito abierto:

Impedancia de acoplamiento 1,2 µs ±30 % (Aumento Tiempo)
18°F (I-I) 9°F + 10° (L-PE)
Corriente nominal Tensión pico/Duración Tensión pico/Duración
<16 A ±10 % / 50 s ±10 s ±10 % / 50 s ±10 s / 25 s
±10 % / 50 s ±10 s / 20 s ±10 % ~ -15 % / 50 s ±10 s / 35 s
63 A < Y ± 125 A ±10 % / 50 s ±10 s / 25 s ±10 % ~ -20 % / 50 s ±10 s / 40 s
125 A < Y ± 200 A 10 % / 50 s 10 s / 30 s 10 % ~ -25 % / 50 s 10 s / 45 s

Parámetros de sobrecorriente en condiciones de cortocircuito:

Acoplamiento de impedancia 18¢F (I-I) 9¢F + 10¢ (L-PE)
Tiempo de subida (Tf) 1,25 * Tr = 8 micras ±20 % 1,25 * Tr = 2,5 micras ±30 %
Duración (Td) 1,18 * Tw = 20 micras ±20 % 1,04 * Tw = 25 µs ±30 %
Menos
