Производител: EMC Prima

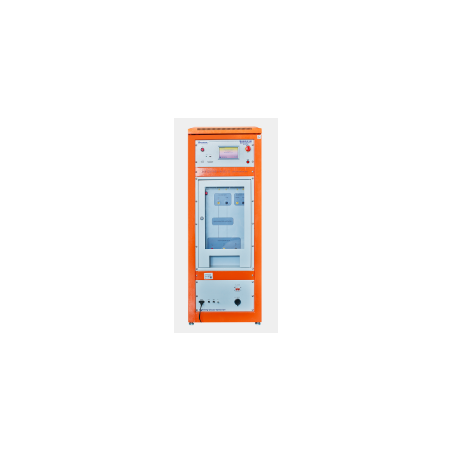

Симулатор на мълния SUG61005TBX（20KV）

  • SUG61005TBX

SUG61005TBX (20KV) е усъвършенстван генератор на пренапрежение, проектиран да отговаря на изискванията за електромагнитна съвместимост (EMC) за тестване за устойчивост на пренапрежение (SUG). Използва се за оценка на работата на електропроводи и вътрешни свързващи проводници в електрически и електронни устройства, когато са изложени на високоенергийни преходни смущения, причинени от превключване на верига или естествени мълнии.

SUG61005TBX (20KV) Характеристики:

  • Поддръжка на многоканално тестване: Позволява тестване по множество пътища едновременно.
  • Безплатно превключване на положителен и отрицателен поляритет: Осигурява гъвкавост в конфигурацията на теста.
  • Превключване на езиковия режим с един бутон (китайски/английски): Улеснява работата за потребители в различни региони.
  • Вградени параметри, съвместими с международните стандарти: Гарантира съответствие с общоприетите стандарти за тестване.
  • Високо качество на изработка, издръжливост: Здравата конструкция гарантира дълготрайна и надеждна работа.
  • Максимално тестово напрежение: 7000V: Позволява тестване на широка гама от устройства.
  • 10,1-инчов цветен сензорен екран: Интуитивен потребителски интерфейс за лесна навигация и конфигуриране.
  • Вградено измерване на температурата, влажността, времето и напрежението в реално време: Предоставя изчерпателни данни за условията на изпитване.
  • Възможност за задаване на фазовия ъгъл в асинхронен или 0~360° режим: Позволява прецизен контрол върху времето на импулса.
  • Автоматично превключване на режима на тест за пренапрежение: Оптимизира и ускорява процеса на тестване.
  • Вграден RJ45 интерфейс, опционално дистанционно управление: Предлага интеграция със системи за автоматизация и дистанционно управление.
  • Вградената диференциална сонда за високо напрежение и токов трансформатор позволяват измерване на формата на вълната: Осигурява точно наблюдение и анализ на генерираните импулси.

Съответствие със стандартите:

Устройството SUG61005TBX (20KV) отговаря на следните ключови стандарти, потвърждавайки неговата надеждност и прецизност при EMC тестване:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметър Стойност
Модел на устройството SUG61005TBX (20KV)
Напрежение на отворена верига 2000V ~ 20000V ±10%
Разделителна способност по напрежение 100 V
Време на нарастване (L-L) 1,2 µs ±30%
Продължителност на импулса (L-L) 50 µs ±20%
Ток на късо съединение (L-PE) 1000A ~ 10000A ±10%
Време на нарастване (L-PE) 8 µs ±20%
Продължителност на импулса (L-PE) 20 µs ±20%
Поляритет на изхода +, –, +/–, –/+
Изходен импеданс 2 Ω
Пренапрежение на напрежението (регулируемо) 0 ~ 20000V
Интервал на пренапрежение 5 сек ~ 9999 сек
Брой пренапрежения 1 c ~ 60000 c
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (синхронна/асинхронна синхронизация)
CDN (мрежа за свързване/разединяване) Вграден CDN
Свързване Монофазен, 3-жилен
Разединяващ товар UAC MAX 240V/16A, UDC MAX 220V/16A
Свързващ кондензатор 9μF (L-PE), 18μF (L-L)
Свързващ резистор 12μF, 2μF
Остатъчно напрежение в края на тестовата проба Не повече от 15% от импулсното напрежение или два пъти номиналното напрежение на свързващата/разединителната мрежа
