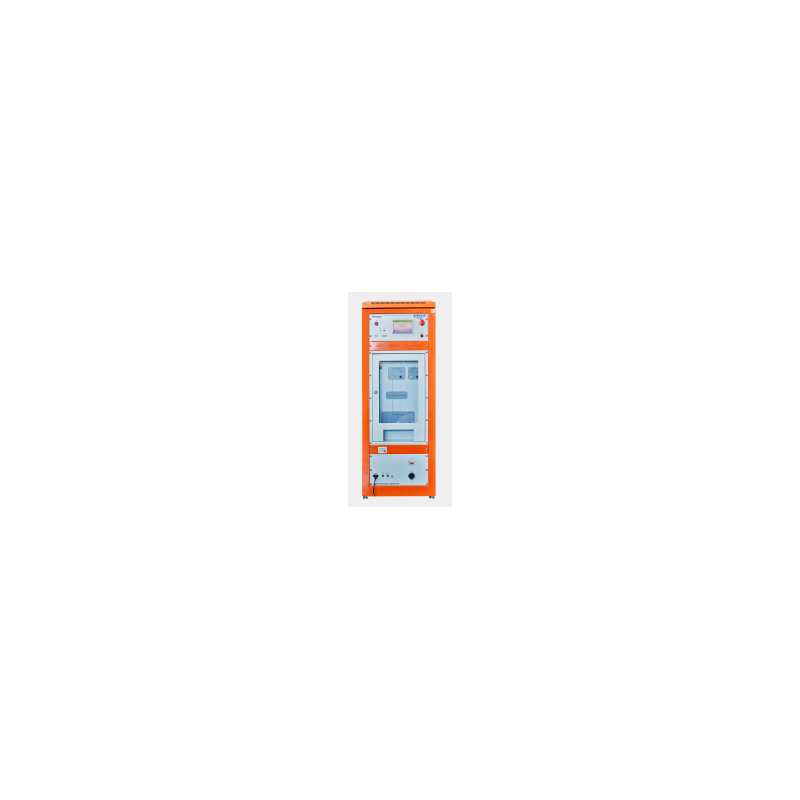

Simulador de sobretensión SUG61005TBX (20 kV)

  • SUG61005TBX

SUG61005TBX (20KV) es un generador de sobretensiones avanzado diseñado para cumplir con los requisitos de compatibilidad electromagnética (EMC) para pruebas de inmunidad a sobretensiones (SUG). Se utiliza para evaluar el rendimiento de líneas eléctricas y conductores de conexión internos en dispositivos eléctricos y electrónicos expuestos a perturbaciones transitorias de alta energía causadas por la conmutación de circuitos o la caída de rayos naturales.

Características del SUG61005TBX (20 kV):

  • Compatibilidad con pruebas multicanal: Permite realizar pruebas en múltiples rutas simultáneamente.
  • Conmutación libre de polaridad positiva y negativa: Proporciona flexibilidad en la configuración de las pruebas.
  • Cambio de idioma con un solo botón (chino/inglés): Facilita la operación para usuarios en diferentes regiones.
  • Parámetros integrados que cumplen con los estándares internacionales: Garantiza el cumplimiento de los estándares de prueba comúnmente aceptados.
  • Alta calidad de construcción y durabilidad: Su construcción robusta garantiza un funcionamiento duradero y confiable.
  • Tensión máxima de prueba: 7000 V: Permite probar una amplia gama de dispositivos.
  • Pantalla táctil a color de 10.1 pulgadas: Interfaz de usuario intuitiva para una fácil navegación y configuración.
  • Medición integrada de temperatura, humedad, tiempo y voltaje en tiempo real: Proporciona datos completos sobre las condiciones de prueba.
  • Posibilidad de configurar el ángulo de fase en modo asíncrono o de 0 a 360°: Permite un control preciso de la temporización del pulso.
  • Conmutación automática del modo de prueba de sobretensión: Optimiza y acelera el proceso de prueba.
  • Interfaz RJ45 integrada, control remoto opcional: Ofrece integración con sistemas de automatización y gestión remota.
  • La sonda diferencial de alto voltaje y el transformador de corriente integrados permiten la medición de la forma de onda: Proporciona un monitoreo y análisis precisos de la información generada. Pulsos.

Cumplimiento de normas:

El dispositivo SUG61005TBX (20 kV) cumple con las siguientes normas clave, lo que confirma su fiabilidad y precisión en las pruebas de compatibilidad electromagnética (EMC):

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

Parámetro Valor
Modelo del dispositivo SUG61005TBX (20 kV)
Voltaje de circuito abierto 2000 V ~ 20000 V ±10%
Resolución de voltaje 100 V
Tiempo de subida (L-L) 1,2 µs ±30 %
Duración del pulso (L-L) 50 µs ±20 %
Corriente de cortocircuito (L-PE) 1000 A ~ 10 000 A ±10%
Tiempo de subida (L-PE) 8 µs ±20%
Duración del pulso (L-PE) 20 µs ±20%
Polaridad de salida +, –, +/–, –/+
Impedancia de salida 2 Ω
Sobretensión (Ajustable) 0 ~ 20000 V
Intervalo de Sobretensión 5 s ~ 9999 s
Número de Sobretensiones 1 c ~ 60000 c
Modo de disparo Manual, externo, intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (sincronización síncrona/asíncrona)
CDN (Red de Acoplamiento/Desacoplamiento) CDN Integrada
Acoplamiento Monofásico, 3 hilos
Carga de Desacoplamiento UAC MÁX. 240 V/16 A, UDC MÁX. 220 V/16 A
Acoplamiento Condensador 9 μF (L-PE), 18 μF (L-L)
Resistencia de acoplamiento 12 μF, 2 μF
Tensión residual al final de la muestra de prueba No más del 15 % de la tensión de impulso ni el doble de la tensión nominal de la red de acoplamiento/desacoplamiento
