Производитель: EMC Prima

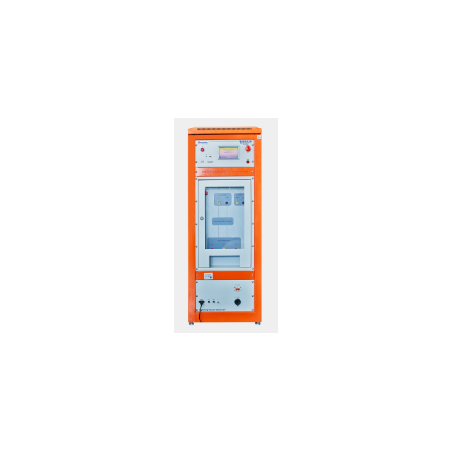

Имитатор грозовых перенапряжений SUG61005TBX (20 кВ)

  • SUG61005TBX

SUG61005TBX (20 кВ) — это усовершенствованный генератор импульсных перенапряжений, разработанный с учетом требований электромагнитной совместимости (ЭМС) для испытаний на устойчивость к импульсным перенапряжениям (SUG). Используется для оценки характеристик линий электропередачи и внутренних соединительных проводников электрических и электронных устройств при воздействии мощных переходных помех, вызванных коммутацией цепей или естественными ударами молнии.

Характеристики SUG61005TBX (20 кВ):

  • Поддержка многоканального тестирования: позволяет проводить тестирование на нескольких линиях одновременно.
  • Свободное переключение положительной и отрицательной полярности: обеспечивает гибкость настройки тестирования.
  • Переключение языка интерфейса одной кнопкой (китайский/английский): упрощает работу пользователей из разных регионов.
  • Встроенные параметры, соответствующие международным стандартам: гарантируют соответствие общепринятым стандартам тестирования.
  • Высокое качество сборки и долговечность: прочная конструкция обеспечивает длительный срок службы и надежность. Работа.
  • Максимальное испытательное напряжение: 7000 В: Позволяет тестировать широкий спектр устройств.
  • Цветной сенсорный экран 10,1 дюйма: Интуитивно понятный пользовательский интерфейс для легкой навигации и настройки.
  • Встроенная функция измерения температуры, влажности, времени и напряжения в режиме реального времени: Предоставляет исчерпывающие данные об условиях тестирования.
  • Возможность установки фазового угла в асинхронном режиме или в диапазоне 0–360°: Позволяет точно контролировать синхронизацию импульсов.
  • Автоматическое переключение режима испытания на перенапряжение: Оптимизирует и ускоряет процесс тестирования.
  • Встроенный интерфейс RJ45, опциональное дистанционное управление: Обеспечивает интеграцию с системами автоматизации и дистанционного управления.
  • Встроенный высоковольтный дифференциальный датчик и трансформатор тока позволяют Измерение формы сигнала: Обеспечивает точный мониторинг и анализ генерируемых импульсов.

Соответствие стандартам:

Устройство SUG61005TBX (20 кВ) соответствует следующим ключевым стандартам, подтверждая свою надежность и точность при испытаниях на ЭМС:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметры:

Параметр Значение
Модель устройства SUG61005TBX (20 кВ)
Напряжение холостого хода 2000 В ~ 20000 В ±10%
Разрешение напряжения 100 В
Время нарастания (L-L) 1,2 мкс ±30%
Длительность импульса (L-L) 50 мкс ±20%
Ток короткого замыкания (L-PE) 1000 А ~ 10000 А ±10%
Время нарастания (L-PE) 8 мкс ±20%
Длительность импульса (L-PE) 20 мкс ±20%
Полярность выхода +, –, +/–, –/+
Выходное сопротивление 2 Ом
Выброс напряжения (регулируемый) 0 ~ 20000 В
Интервал между выбросами 5 с ~ 9999 с
Количество выбросов 1 с ~ 60000 c
Режим запуска Ручной, внешний, интервальный
Фазовая синхронизация 0° ~ 359° (50 Гц или 60 Гц) (синхронная/асинхронная синхронизация)
Сеть связи/развязки (CDN) Встроенная CDN
Связь Однофазный, 3-проводной
Развязывающая нагрузка UAC MAX 240 В/16 А, UDC MAX 220 В/16 А
Конденсатор связи 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор связи 12 мкФ, 2 мкФ
Остаточное напряжение на конце испытуемого образца Не более 15% импульсного напряжения или удвоенного номинального напряжения цепи связи/развязки
