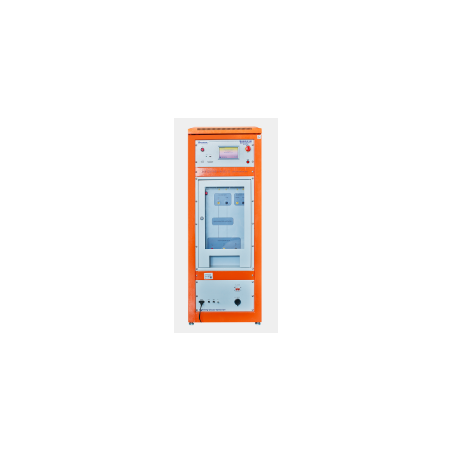

Symulator przepięć lightning SUG61005TBX（20KV）
Symulator przepięć lightning SUG61005TBX（20KV）

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

Symulator przepięć lightning SUG61005TBX（20KV）

  • SUG61005TBX

SUG61005TBX (20KV) to zaawansowany generator przepięć zaprojektowany z myślą o spełnianiu wymagań kompatybilności elektromagnetycznej (EMC) w zakresie testów odporności na przepięcia (SUG). Służy do oceny wydajności linii zasilających oraz wewnętrznych przewodów łączących w urządzeniach elektrycznych i elektronicznych, gdy są one narażone na krótkotrwałe zakłócenia o wysokiej energii, spowodowane przełączaniem obwodów lub naturalnymi wyładowaniami atmosferycznymi (piorunami).

Cechy urządzenia SUG61005TBX (20KV):

  • Obsługa testów wielokanałowych: Umożliwia przeprowadzanie testów na wielu ścieżkach jednocześnie.
  • Dowolne przełączanie polaryzacji dodatniej i ujemnej: Zapewnia elastyczność w konfiguracji testów.
  • Jednoprzyciskowe przełączanie trybu językowego (chiński/angielski): Ułatwia obsługę dla użytkowników z różnych regionów.
  • Wbudowane parametry zgodne z międzynarodowymi normami: Gwarantuje zgodność z powszechnie przyjętymi standardami testowania.
  • Wysoka jakość wykonania, trwałość: Solidna konstrukcja zapewnia długotrwałe i niezawodne działanie.
  • Maksymalne napięcie testowe: 7000V: Pozwala na testowanie szerokiego zakresu urządzeń.
  • Kolorowy ekran dotykowy 10,1 cala: Intuicyjny interfejs użytkownika ułatwia nawigację i konfigurację.
  • Wbudowany pomiar temperatury, wilgotności, czasu i napięcia w czasie rzeczywistym: Dostarcza kompleksowych danych o warunkach testowych.
  • Możliwość ustawienia kąta fazowego w trybie asynchronicznym lub 0~360°: Umożliwia precyzyjną kontrolę nad momentem wystąpienia impulsu.
  • Automatyczne przełączanie trybu testu przepięciowego: Optymalizuje i przyspiesza proces testowania.
  • Wbudowany interfejs RJ45, opcjonalne zdalne sterowanie: Oferuje możliwość integracji z systemami automatyki i zdalnego zarządzania.
  • Wbudowana sonda różnicowa wysokiego napięcia i przekładnik prądowy umożliwiają pomiar przebiegów: Zapewnia dokładne monitorowanie i analizę generowanych impulsów.

Zgodność z normami:

Urządzenie SUG61005TBX (20KV) jest zgodne z następującymi kluczowymi normami, co potwierdza jego niezawodność i precyzję w testach EMC:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Wartość
Model urządzenia SUG61005TBX (20KV)
Napięcie obwodu otwartego 2000V ~ 20000V ±10%
Rozdzielczość napięcia 100 V
Czas narastania (L-L) 1.2 µs ±30%
Czas trwania impulsu (L-L) 50 µs ±20%
Prąd zwarciowy (L-PE) 1000A ~ 10000A ±10%
Czas narastania (L-PE) 8 µs ±20%
Czas trwania impulsu (L-PE) 20 µs ±20%
Polaryzacja wyjściowa +, –, +/–, –/+
Impedancja wyjściowa 2 Ω
Skok napięcia (regulacja) 0 ~ 20000V
Interwał przepięcia 5 s ~ 9999 s
Liczba przepięć 1 c ~ 60000 c
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
Synchronizacja fazowa 0° ~ 359° (50 Hz lub 60 Hz) (synchronizacja synchroniczna/asynchroniczna)
CDN (sieć sprzęgająco-odsprzęgająca) Wbudowana CDN
Sprzęganie 1-fazowe, 3-przewodowe
Obciążenie odsprzęgające UAC MAX 240V/16A, UDC MAX 220V/16A
Kondensator sprzęgający 9µF (L-PE), 18µF (L-L)
Rezystor sprzęgający 12 Ω, 2 Ω
Napięcie resztkowe na końcu badanej próbki Nie więcej niż 15% napięcia impulsowego lub dwukrotność napięcia znamionowego sieci sprzęgająco-odsprzęgającej
