Symulator przepięć lightning SUG61005TBX（20KV）
Symulator przepięć lightning SUG61005TBX（20KV）

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

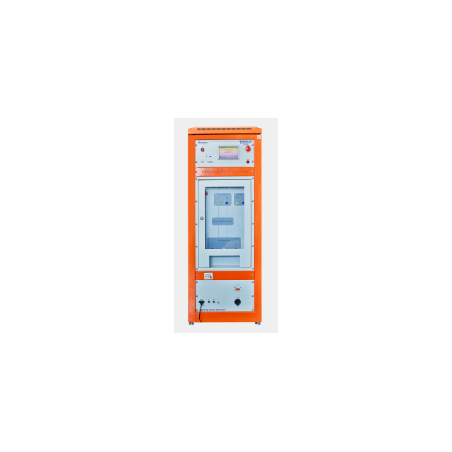

Симулятор грозових перенапруг SUG61005TBX（20KV）

  • SUG61005TBX

SUG61005TBX (20 кВ) – це вдосконалений генератор перенапруги, розроблений відповідно до вимог електромагнітної сумісності (EMC) для тестування на стійкість до перенапруги (SUG). Використовується для оцінки ефективності ліній електропередач і внутрішніх з’єднувальних провідників в електричних і електронних пристроях під впливом перехідних процесів високої енергії, спричинених перемиканням ланцюга або природними ударами блискавки.

Характеристики SUG61005TBX (20KV):

  • Підтримка багатоканального тестування: дозволяє тестувати кілька шляхів одночасно.
  • Вільне перемикання позитивної та негативної полярності: забезпечує гнучкість конфігурації тесту.
  • Перемикання режиму мови однією кнопкою (китайська/англійська): полегшує роботу для користувачів у різних регіонах.
  • Вбудовані параметри, що відповідають міжнародним стандартам: гарантують відповідність загальноприйнятим стандартам тестування.
  • Висока якість збірки, довговічність: міцна конструкція забезпечує тривалу та надійну роботу.
  • Максимальна тестова напруга: 7000 В: дозволяє тестувати широкий спектр пристроїв.
  • 10,1-дюймовий кольоровий сенсорний екран: інтуїтивно зрозумілий інтерфейс користувача для легкої навігації та налаштування.
  • Вбудоване вимірювання температури, вологості, часу та напруги в реальному часі: надає вичерпні дані про умови тестування.
  • Можливість встановити фазовий кут в асинхронному режимі або режимі 0~360°: дозволяє точно контролювати синхронізацію імпульсу.
  • Автоматичне перемикання режиму тестування на перенапругу: оптимізує та прискорює процес тестування.
  • Вбудований інтерфейс RJ45, додаткове дистанційне керування: забезпечує інтеграцію з системами автоматизації та дистанційного керування.
  • Вбудований високовольтний диференціальний датчик і трансформатор струму дозволяють вимірювати форму сигналу: Забезпечує точний моніторинг і аналіз генерованих імпульсів.

Відповідність стандартам:

Пристрій SUG61005TBX (20 кВ) відповідає наведеним нижче основним стандартам, що підтверджує його надійність і точність у тестуванні на ЕМС:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

Параметр Значення
Модель пристрою SUG61005TBX (20KV)
Напруга холостого ходу 2000 В ~ 20000 В ±10%
Роздільна здатність за напругою 100 В
Час наростання (L-L) 1,2 мкс ±30%
Тривалість імпульсу (L-L) 50 µs ±20%
Струм короткого замикання (L-PE) 1000A ~ 10000A ±10%
Час наростання (L-PE) 8 µs ±20%
Тривалість імпульсу (L-PE) 20 µs ±20%
Полярність виходу +, –, +/–, –/+
Вихідний опір 2 Ω
Сплеск напруги (регульований) 0 ~ 20000 В
Інтервал стрибків 5 с ~ 9999 с
Кількість стрибків 1 c ~ 60000 c
Режим запуску Ручний, зовнішній, інтервальний
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (синхронна/асинхронна синхронізація)
CDN (Мережа з’єднання/роз’єднання) Вбудований CDN
Зчеплення Однофазний, 3-провідний
Навантаження розв’язки UAC MAX 240V/16A, UDC MAX 220V/16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резистор зв'язку 12 мкФ, 2 мкФ
Залишкова напруга в кінці тестового зразка Не більше 15% імпульсної напруги або подвійної номінальної напруги мережі з’єднання/роз’єднання
