Symulator przepięć lightning SUG61005TBX（20KV）
Symulator przepięć lightning SUG61005TBX（20KV）

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EMC Prima

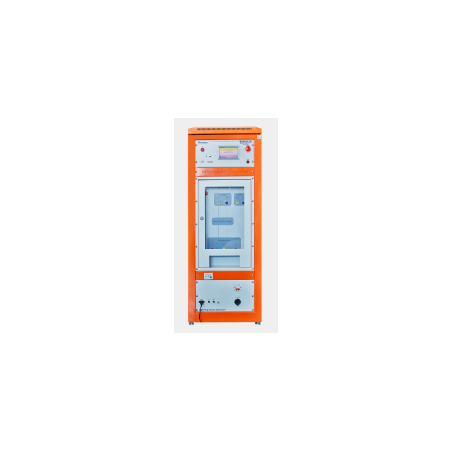

Simulator de supratensiune fulger SUG61005TBX（20KV）

  • SUG61005TBX

SUG61005TBX (20KV) este un generator de supratensiune avansat, conceput pentru a îndeplini cerințele de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Folosit pentru a evalua performanța liniilor electrice și a conductoarelor interne de conectare în dispozitivele electrice și electronice atunci când sunt expuse la perturbări tranzitorii de mare energie cauzate de comutarea circuitelor sau de fulgerele naturale.

SUG61005TBX (20KV) Caracteristici:

  • Compatibilitate cu testarea pe mai multe canale: permite testarea pe mai multe căi simultan.
  • Comutarea gratuită a polarității pozitive și negative: oferă flexibilitate în configurația testului.
  • Comutarea modului de limbă cu un singur buton (chineză/engleză): facilitează operarea utilizatorilor din diferite regiuni.
  • Parametri încorporați conform standardelor internaționale: garantează conformitatea cu standardele de testare acceptate în mod obișnuit.
  • Calitate ridicată a construcției, durabilitate: construcția robustă asigură o funcționare de lungă durată și fiabilă.
  • Tensiune maximă de testare: 7000V: Permite testarea unei game largi de dispozitive.
  • Ecran tactil color de 10,1 inchi: interfață de utilizator intuitivă pentru navigare și configurare ușoară.
  • Măsurare încorporată în timp real a temperaturii, umidității, timpului și tensiunii: oferă date complete despre condițiile de testare.
  • Posibilitatea de a seta unghiul de fază în modul asincron sau 0~360°: permite controlul precis asupra sincronizarii pulsului.
  • Comutarea automată a modului de testare la supratensiune: optimizează și accelerează procesul de testare.
  • Interfață RJ45 încorporată, telecomandă opțională: oferă integrare cu sisteme de automatizare și management de la distanță.
  • Sonda diferențială de înaltă tensiune încorporată și transformatorul de curent permit măsurarea formei de undă: Oferă monitorizare și analiză precisă a impulsurilor generate.

Conformitatea standardului:

Dispozitivul SUG61005TBX (20KV) respectă următoarele standarde cheie, confirmând fiabilitatea și precizia sa în testarea EMC:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

SUG61005TBX (20KV) este un generator de supratensiune avansat, conceput pentru a îndeplini cerințele de compatibilitate electromagnetică (EMC) pentru testarea imunității la supratensiune (SUG). Folosit pentru a evalua performanța liniilor electrice și a conductoarelor interne de conectare în dispozitivele electrice și electronice atunci când sunt expuse la perturbări tranzitorii de mare energie cauzate de comutarea circuitelor sau de fulgerele naturale.

SUG61005TBX (20KV) Caracteristici:

  • Compatibilitate cu testarea pe mai multe canale: permite testarea pe mai multe căi simultan.
  • Comutarea gratuită a polarității pozitive și negative: oferă flexibilitate în configurația testului.
  • Comutarea modului de limbă cu un singur buton (chineză/engleză): facilitează operarea utilizatorilor din diferite regiuni.
  • Parametri încorporați conform standardelor internaționale: garantează conformitatea cu standardele de testare acceptate în mod obișnuit.
  • Calitate ridicată a construcției, durabilitate: construcția robustă asigură o funcționare de lungă durată și fiabilă.
  • Tensiune maximă de testare: 7000V: Permite testarea unei game largi de dispozitive.
  • Ecran tactil color de 10,1 inchi: interfață de utilizator intuitivă pentru navigare și configurare ușoară.
  • Măsurare încorporată în timp real a temperaturii, umidității, timpului și tensiunii: oferă date complete despre condițiile de testare.
  • Posibilitatea de a seta unghiul de fază în modul asincron sau 0~360°: permite controlul precis asupra sincronizarii pulsului.
  • Comutarea automată a modului de testare la supratensiune: optimizează și accelerează procesul de testare.
  • Interfață RJ45 încorporată, telecomandă opțională: oferă integrare cu sisteme de automatizare și management de la distanță.
  • Sonda diferențială de înaltă tensiune încorporată și transformatorul de curent permit măsurarea formei de undă: Oferă monitorizare și analiză precisă a impulsurilor generate.

Conformitatea standardului:

Dispozitivul SUG61005TBX (20KV) respectă următoarele standarde cheie, confirmând fiabilitatea și precizia sa în testarea EMC:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

Parametru Valoare
Model de dispozitiv SUG61005TBX (20KV)
tensiune în circuit deschis 2000V ~ 20000V ±10%
Rezoluție de tensiune 100 V
Timp de creștere (L-L) 1,2 µs ±30%
Durata impulsului (L-L) 50 µs ±20%
Curentul de scurtcircuit (L-PE) 1000A ~ 10000A ±10%
Timp de creștere (L-PE) 8 µs ±20%
Durata impulsului (L-PE) 20 µs ±20%
Polaritate de ieșire +, –, +/–, –/+
Impedanta de iesire 2 Ω
Surplus de tensiune (reglabil) 0 ~ 20000V
Interval de supratensiune 5 s ~ 9999 sec
Numărul de supratensiuni 1 c ~ 60000 c
Modul de declanșare Manual, extern, interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (sincronizare sincronă/asincronă)
CDN (rețea de cuplare/decuplare) CDN încorporat
Cuplaj Monofazat, cu 3 fire
Încărcare de decuplare UAC MAX 240V/16A, UDC MAX 220V/16A
Condensator de cuplare 9μF (L-PE), 18μF (L-L)
Rezistență de cuplare 12μF, 2μF
Tensiune reziduală la sfârșitul probei de testare Nu mai mult de 15% din tensiunea de impuls sau de două ori tensiunea nominală a rețelei de cuplare/decuplare
