Symulator przepięć PSUG-10T700
Symulator przepięć PSUG-10T700

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EMC Prima

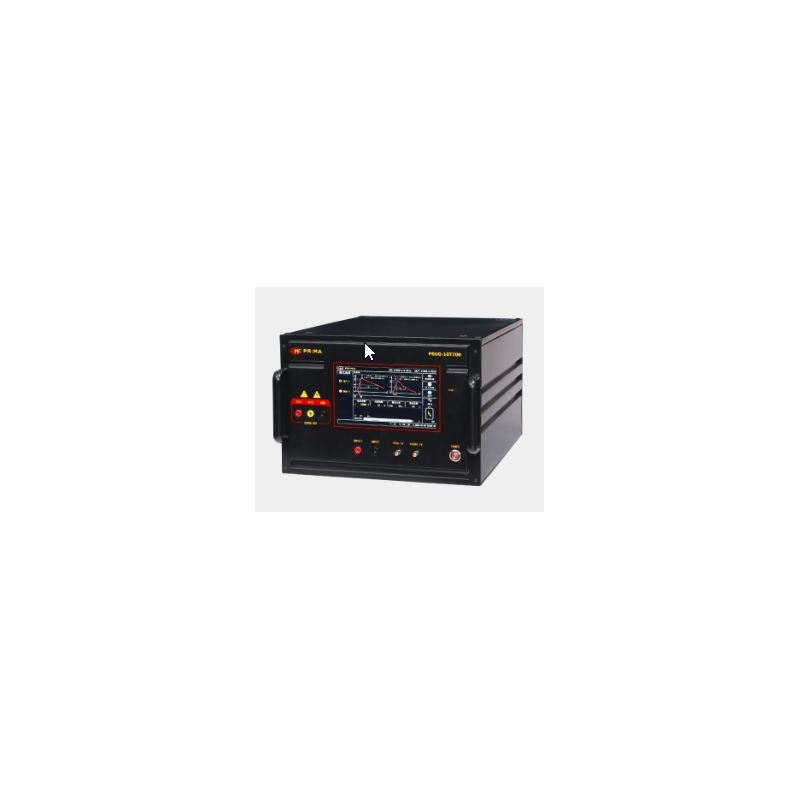

Симулатор на пренапрежение PSUG-10T700

  • PSUG-10T700

PSUG-10T700 е специално проектиран да отговаря на изискванията за изпитване за устойчивост на електромагнитни смущения – пренапрежение (импулс) (SUG). Използва се за оценка на работата на захранващи кабели и вътрешни свързващи кабели в електрически и електронни устройства, когато са изложени на преходни смущения с висока енергия, причинени от превключватели или естествени светкавици.

Характеристики на PSUG-10T700:

  • Възможност за превключване на положителна/отрицателна полярност
  • 10,1-инчов цветен сензорен екран
  • Безплатно преобразуване на положителна/отрицателна полярност
  • Възможност за превключване на език (китайски/английски)
  • Режими на работа: стандартен, усилващ, потребителски
  • Вграден RJ45 интерфейс, възможност за дистанционно управление (по избор)
  • Свързва се към осцилоскоп чрез коаксиална линия за реално измерване на формата на вълната

Съответствие със стандартите:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1

Параметри:

Параметър Стойност
Модел PSUG-10T700
Напрежение на отворена верига 200V ~ 10000V 10%
Време на нарастване (10/700 µs) 10 µs ±30%
Продължителност на импулса 700µs ±20%
Ток на късо съединение 5A ~ 250A ±10%
Време на нарастване (8/20 µs) 5µs ±20%
Продължителност на импулса (8/20 µs) 320 µs ±20%
Полярност +, -, +/-, -/+
Изходен импеданс 15 Ω, 40 Ω ±10%
Стъпка на напрежението 0 ~ 10000V
Интервал на пренапрежение 0 ~ 9999s
Брой импулси на пренапрежение 1 ~ 9999c
Режим на задействане Ръчно, външно, интервал
