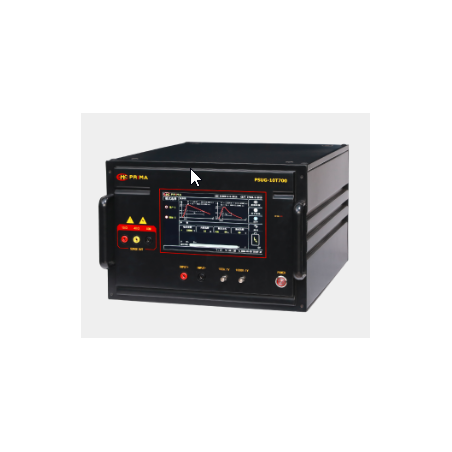

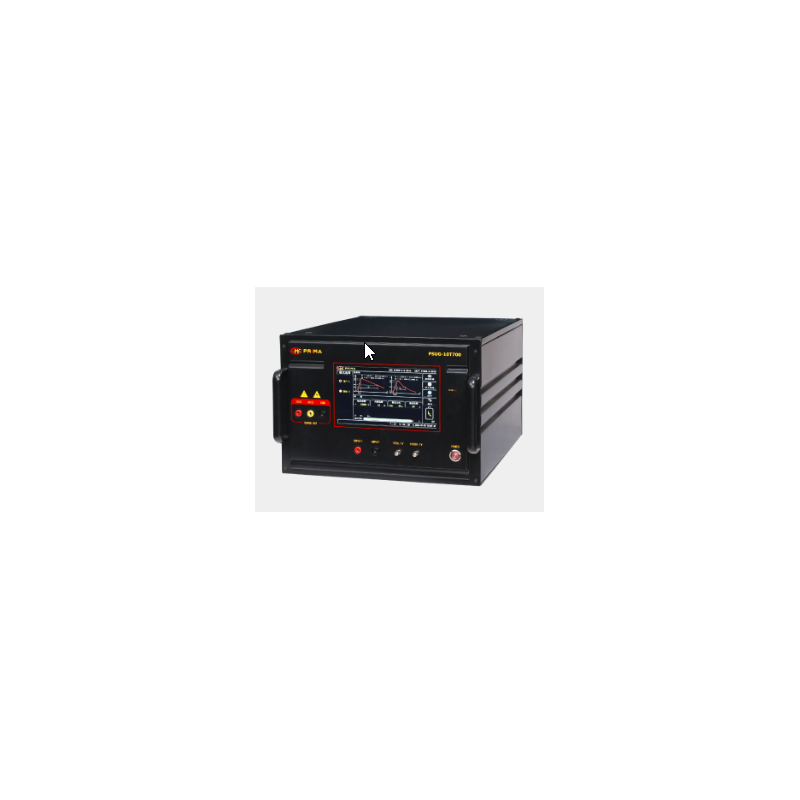

Symulator przepięć PSUG-10T700
Symulator przepięć PSUG-10T700

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

Імітатор стрибків напруги PSUG-10T700

  • PSUG-10T700

PSUG-10T700 був спеціально розроблений, щоб відповідати вимогам тестування на стійкість до електромагнітних перешкод – перенапруги (імпульси) (SUG). Використовується для оцінки ефективності силових кабелів і внутрішніх з’єднувальних кабелів в електричних і електронних пристроях під впливом короткочасних перешкод високої енергії, спричинених вимикачами або природними ударами блискавки.

Функції PSUG-10T700:

  • Можливість перемикання позитивної/негативної полярності
  • 10,1-дюймовий кольоровий сенсорний екран
  • Безкоштовне перетворення позитивної/негативної полярності
  • Можливість перемикання мов (китайська/англійська)
  • Режими роботи: стандартний, посилений, спеціальний
  • Вбудований інтерфейс RJ45, можливість дистанційного керування (опціонально)
  • Підключається до осцилографа через коаксіальну лінію для реального вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1

Параметри:

Параметр Значення
Модель PSUG-10T700
Напруга холостого ходу 200 В ~ 10000 В 10%
Час наростання (10/700 µs) 10 µs ±30%
Тривалість імпульсу 700µs ±20%
Струм короткого замикання 5A ~ 250A ±10%
Час наростання (8/20 &мікро;с) 5µs ±20%
Тривалість імпульсу (8/20 µs) 320 µs ±20%
Полярність +, -, +/-, -/+
Вихідний опір 15 Ω, 40 Ω ±10%
Крок напруги 0 ~ 10000 В
Інтервал стрибків 0 ~ 9999 с
Кількість імпульсів перенапруги 1 ~ 9999c
Режим запуску Ручний, зовнішній, інтервальний
