Producent: EMC Prima

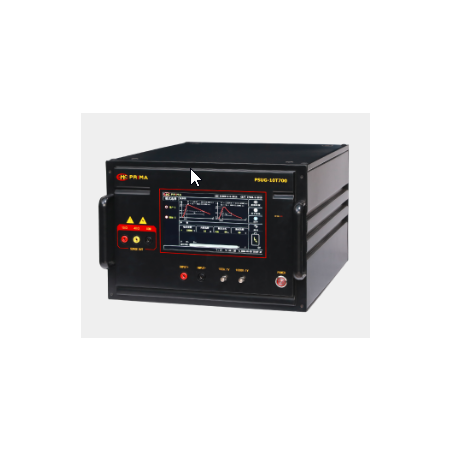

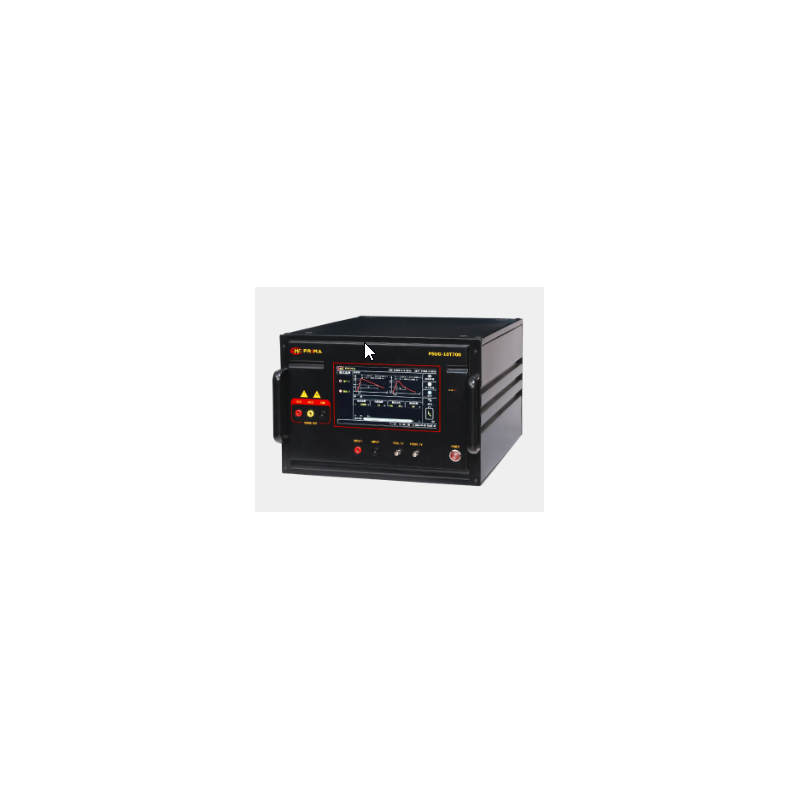

Symulator przepięć PSUG-10T700

  • PSUG-10T700

PSUG-10T700 został specjalnie zaprojektowany do wymagań testów odporności na zaburzenia elektromagnetyczne – przepięcia (impulsowe) (SUG). Służy do oceny działania przewodów zasilających oraz wewnętrznych przewodów łączących w urządzeniach elektrycznych i elektronicznych w sytuacjach, gdy są one narażone na wysokoenergetyczne, przejściowe zakłócenia spowodowane przez przełączniki lub naturalne wyładowania atmosferyczne.

Cechy urządzenia PSUG-10T700:

  • Możliwość przełączania między dodatnią a ujemną polaryzacją
  • Kolorowy ekran dotykowy 10.1 cala
  • Dowolna konwersja biegunowości dodatniej i ujemnej
  • Możliwość przełączania języka (chiński/angielski)
  • Tryby pracy: standardowy, wzmocniony (boost), niestandardowy
  • Wbudowany interfejs RJ45, możliwość zdalnego sterowania (opcjonalnie)
  • Możliwość podłączenia do oscyloskopu za pomocą linii koncentrycznej w celu pomiaru przebiegów w czasie rzeczywistym

Zgodność ze normami:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1

Parametry:

Parametr Wartość
Model PSUG-10T700
Napięcie obwodu otwartego 200V ~ ±10000V ±10%
Czas narastania (10/700 µs) 10µs ±30%
Czas trwania impulsu 700µs ±20%
Prąd zwarciowy 5A ~ 250A ±10%
Czas narastania (8/20 µs) 5µs ±20%
Czas trwania impulsu (8/20 µs) 320µs ±20%
Polaryzacja +, -, +/-, -/+
Impedancja wyjściowa 15Ω, 40Ω ±10%
Krok napięcia 0 ~ 10000V
Interwał impulsów przepięciowych 0 ~ 9999s
Liczba impulsów przepięciowych 1 ~ 9999c
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
