Hersteller: EMC Prima

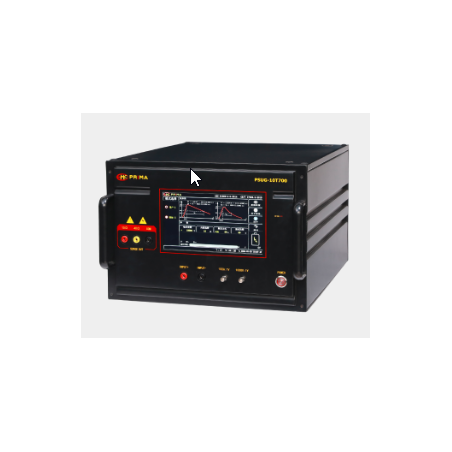

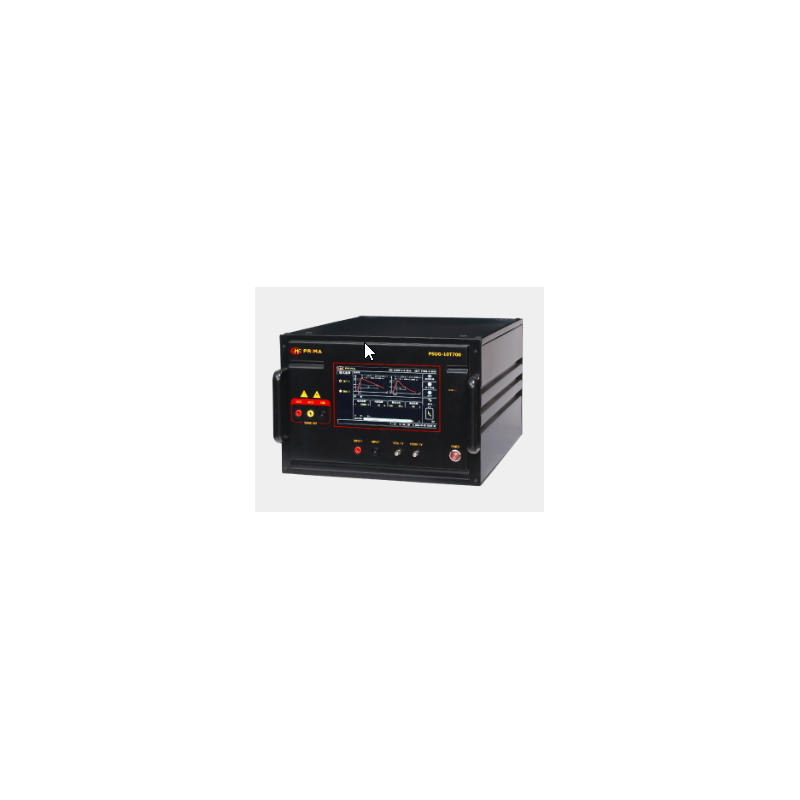

Überspannungssimulator PSUG-10T700

  • PSUG-10T700

PSUG-10T700 wurde speziell entwickelt, um die Anforderungen der Prüfung auf elektromagnetische Störungen – Stoßspannung (Impuls) (SUG) – zu erfüllen. Zur Bewertung der Leistung von Stromkabeln und internen Verbindungskabeln in elektrischen und elektronischen Geräten bei energiereichen, transienten Störungen durch Schalter oder natürliche Blitzeinschläge.

Funktionen des PSUG-10T700:

  • Positiv/Negativ-Umschaltung
  • 10,1-Zoll-Farb-Touchscreen
  • Kostenlose Positiv/Negativ-Konvertierung
  • Sprachumschaltung (Chinesisch/Englisch)
  • Betriebsmodi: Standard, Boost, Benutzerdefiniert
  • Integrierte RJ45-Schnittstelle, Fernbedienung (optional)
  • Anschluss an ein Oszilloskop über Koaxialkabel zur Echtzeit-Signalmessung

Normkonformität:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1

Parameter:

Parameter Wert
Modell PSUG-10T700
Leerlaufspannung 200 V ~ 10000 V 10 %
Anstiegszeit (10/700 µs) 10 µs ±30 %
Impulsdauer 700 µs ±20 %
Kurzschlussstrom 5 A ~ 250 A ±10 %
Anstiegszeit (8/20 µs) 5 µs ±20 %
Impulsdauer (8/20 µs) 320 µs ±20 %
Polarität +, -, +/-, -/+
Ausgangsimpedanz 15 Ω, 40 Ω ±10 %
Spannungsschritt 0 ~ 10000 V
Spannungsintervall 0 ~ 9999 s
Anzahl der Spannungsimpulse 1 ~ 9999 s
Triggermodus Manuell, extern, Intervall
