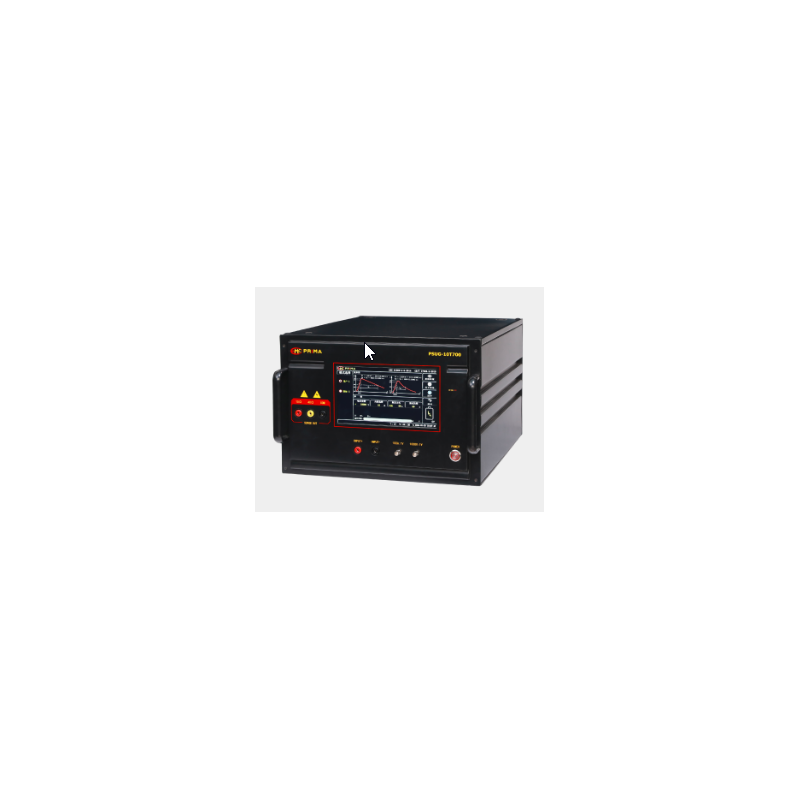

Simulador de sobretensiones PSUG-10T700

PSUG-10T700 ha sido diseñado específicamente para cumplir con los requisitos de las pruebas de inmunidad a interferencias electromagnéticas: sobretensión (impulso) (SUG). Se utiliza para evaluar el rendimiento de cables de alimentación y cables de conexión internos en dispositivos eléctricos y electrónicos expuestos a interferencias transitorias de alta energía causadas por interruptores o rayos.

Características del PSUG-10T700:

• Capacidad de conmutación de polaridad positiva/negativa
• Pantalla táctil a color de 10,1 pulgadas
• Conversión de polaridad positiva/negativa gratuita
• Capacidad de conmutación de idioma (chino/inglés)
• Modos de funcionamiento: estándar, boost, personalizado
• Interfaz RJ45 integrada, capacidad de control remoto (opcional)
• Se conecta a un osciloscopio mediante línea coaxial para la medición de forma de onda real

Cumplimiento con las normas:

• IEC/EN60664
GB/T17626.5 / IEC61000-4-5 ITU K20 ANSI C62.41/45 GB/T16927.1 IEC/EN 61643-1 ul>

Parámetros:

Parámetro	Valor
PSUG-10T700
Voltaje de circuito abierto	200 V ~ 10000 V 10 %
Tiempo de subida (10/700 µs)	10 µs ±30 %
Duración del pulso	700 µs ±20%
Corriente de cortocircuito	5 A ~ 250 A ±10%
Tiempo de subida (8/20 µs)	5 µs ±20%
Duración del pulso (8/20 µs)	320 µs ±20%
Polaridad	+, -, +/-, -/+
Impedancia de salida	15 Ω, 40 Ω ±10%
Paso de voltaje	0 ~ 10000 V
Intervalo de sobretensión	0 ~ 9999 s
Número de pulsos de sobretensión	1 ~ 9999 c
Modo de disparo	Manual, externo, intervalo
