Výrobce: EMC Prima

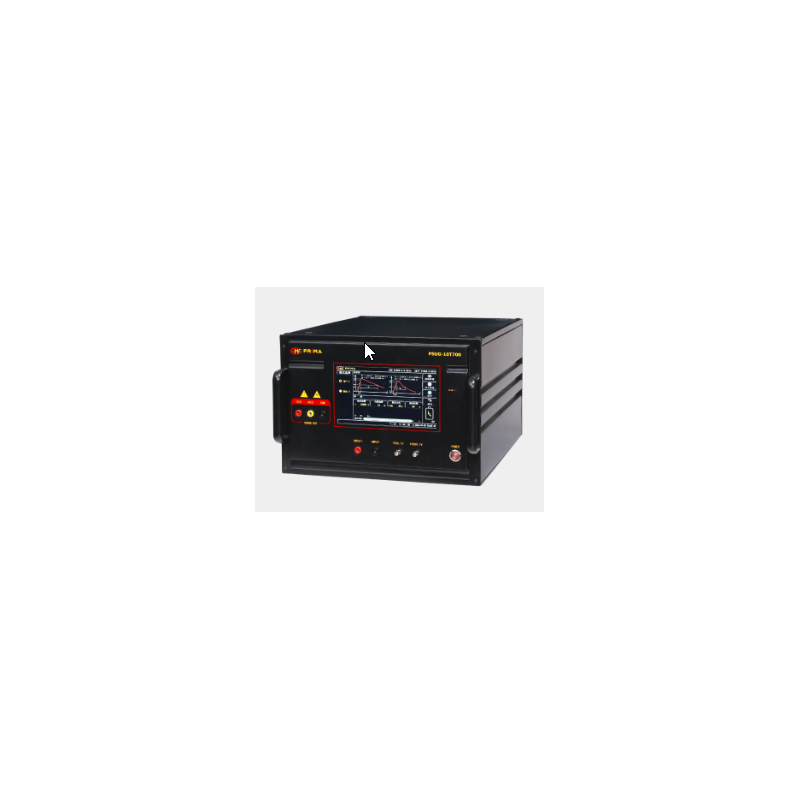

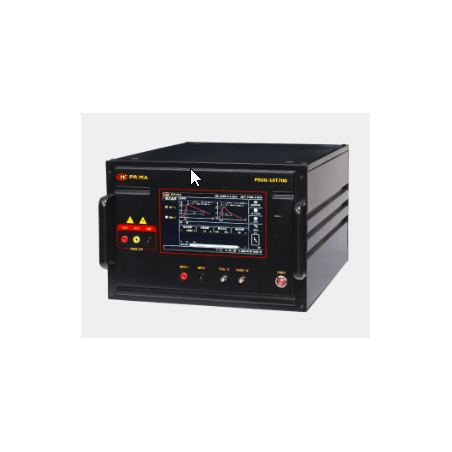

Simulátor přepětí PSUG-10T700

  • PSUG-10T700

PSUG-10T700 byl speciálně navržen tak, aby splňoval požadavky testování odolnosti proti elektromagnetickému rušení – přepětí (impuls) (SUG). Používá se k vyhodnocení výkonu napájecích kabelů a vnitřních propojovacích kabelů v elektrických a elektronických zařízeních, když jsou vystaveny vysokoenergetickému přechodnému rušení způsobenému spínači nebo přirozenými údery blesku.

Funkce PSUG-10T700:

  • Možnost přepínání kladné/záporné polarity
  • 10,1palcový barevný dotykový displej
  • Volná konverze pozitivní/negativní polarity
  • Možnost přepínání jazyků (čínština/angličtina)
  • Provozní režimy: standardní, zesílení, vlastní
  • Vestavěné rozhraní RJ45, možnost dálkového ovládání (volitelné)
  • Připojuje se k osciloskopu pomocí koaxiálního vedení pro reálné měření tvaru vlny

Soulad se standardy:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1

Parametry:

Parametr Hodnota
Model PSUG-10T700
Napětí otevřeného obvodu 200V ~ 10000V 10%
Doba náběhu (10/700 µs) 10 µs ±30 %
Trvání pulsu 700µs ±20 %
Zkratový proud 5A ~ 250A ±10 %
Doba náběhu (8/20 µs) 5µs ±20 %
Trvání pulsu (8/20 µs) 320 µs ±20 %
Polarita +, -, +/-, -/+
Výstupní impedance 15 Ω, 40 Ω ±10 %
Krok napětí 0 ~ 10000 V
Interval rázů 0 ~ 9999 s
Počet přepěťových impulsů 1 ~ 9999c
Režim spouštění Ruční, externí, interval
