Producent: EMC Prima

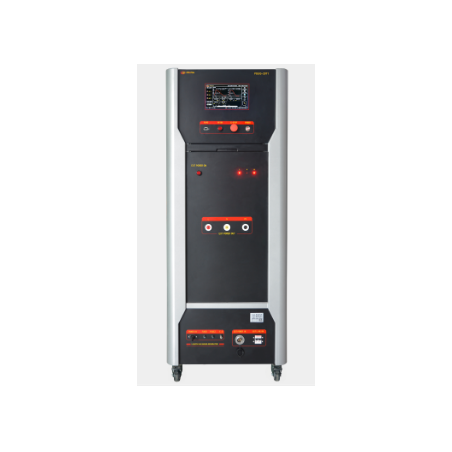

Symulator przepięć PSUG-20T1

  • PSUG-20T1

PSUG-20T1 to zaawansowany symulator przepięć, zaprojektowany z myślą o rygorystycznych testach odporności elektromagnetycznej (EMC) na przepięcia (SUG). Urządzenie to służy do oceny wydajności przewodów zasilających oraz wewnętrznych połączeń w urządzeniach elektrycznych i elektronicznych, które mogą być narażone na krótkotrwałe zakłócenia o wysokiej energii, pochodzące z przełączników obwodów lub naturalnych wyładowań atmosferycznych.

Cechy urządzenia:

  • Obsługa testów wielokanałowych
  • Swobodna możliwość przełączania polaryzacji dodatniej i ujemnej
  • Przełączanie języka chińskiego i angielskiego jednym przyciskiem
  • Wbudowane parametry zgodne z międzynarodowymi standardami
  • Wysoka jakość wykonania, trwałość
  • Maksymalne napięcie testowe do 20000V
  • Kolorowy ekran dotykowy 10.1 cala
  • Wbudowany pomiar temperatury, wilgotności, czasu oraz wyświetlacz napięcia wysokiego napięcia w czasie rzeczywistym
  • Asynchroniczny kąt fazowy lub możliwość ustawienia w zakresie 0~360°
  • Automatyczne przełączanie trybu testu przepięciowego z pełną prędkością
  • Wbudowany interfejs RJ45, możliwość zdalnego sterowania (opcjonalnie)
  • Wbudowana różnicowa sonda wysokiego napięcia oraz przekładnik prądowy do pomiaru przebiegu fal

Zgodność ze standardami:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

Parametr Wartość
Model PSUG-20T1
Napięcie obwodu otwartego 2000V ~ ±20000V ±10%
Rozdzielczość napięcia 100 V
Czas narastania 1.2 µs ±30%
Czas trwania 50 µs ±20%
Prąd zwarciowy 1000 A ~ 10000 A ±10%
Czas narastania 8 µs ±20%
Czas trwania 20 µs ±20%
Polaryzacja wyjściowa +, -, +/-, -/+
Impedancja wyjściowa 2 Ω
Zakres napięcia krokowego 0 ~ 20000V
Interwał czasowy między impulsami 5 s ~ 9999 s
Liczba impulsów testowych 1c ~ 60000c
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
Synchronizacja fazowa 0° ~ 359° (50 Hz lub 60 Hz) (Synchronizacja synchroniczna/aszynchroniczna)

CDN:

Parametr Wartość
Typ CDN Wbudowany CDN
Sprzężenie Sprzężenie jednofazowe, trzyprzewodowe
Obciążenie rozdzielające (decoupling load) UAC MAX 240V/16A, UDC MAX 220V/16A
Kondensator sprzęgający 9 µF (L-PE), 18 µF (L-L)
Rezystor sprzęgający 12 Ω, 2 Ω
Napięcie szczątkowe na wejściu badanego urządzenia Nie więcej niż 15% zastosowanego napięcia udarowego lub dwukrotność wartości szczytowej znamionowej sieci sprzęgająco/odsprzęgającej
