Symulator przepięć PSUG-20T1
Symulator przepięć PSUG-20T1

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EMC Prima

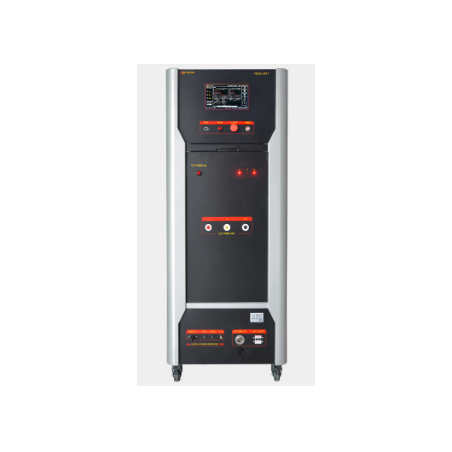

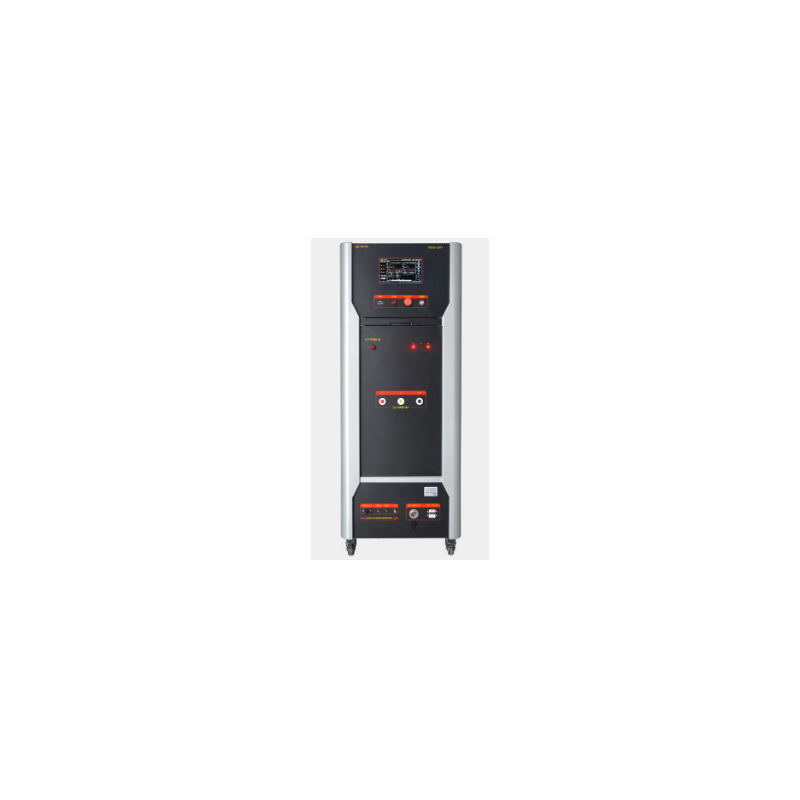

Simulateur de surtension PSUG-20T1

  • PSUG-20T1

PSUG-20T1 est un simulateur de surtension avancé conçu pour des tests rigoureux d'immunité aux surtensions électromagnétiques (CEM) (SUG). Cet appareil permet d'évaluer les performances des câbles d'alimentation et des connexions internes des appareils électriques et électroniques susceptibles d'être exposés à des interférences transitoires à haute énergie provenant de commutateurs ou de la foudre.

Caractéristiques de l'appareil :

  • Prise en charge des tests multicanaux
  • Commutation libre de la polarité positive et négative
  • Changement de langue entre le chinois et l'anglais par simple pression d'un bouton
  • Paramètres intégrés conformes aux normes internationales
  • Construction et durabilité de haute qualité
  • Tension d'essai maximale jusqu'à 20 000 V
  • Écran tactile couleur de 10,1 pouces
  • Mesure intégrée de la température, de l'humidité, du temps et affichage en temps réel de la tension haute tension
  • Angle de phase asynchrone ou réglable de 0 à 360 °C
  • Commutation automatique vers le test de surtension à pleine vitesse Mode
  • Interface RJ45 intégrée, fonction de contrôle à distance (en option)
  • Sonde différentielle haute tension et transformateur de courant intégrés pour la mesure de la forme d'onde

Conformité aux normes :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45

Paramètres :

2000 V ~ 20 000 V 10 %
Paramètre Valeur
Modèle PSUG-20T1
Tension à vide
Résolution de tension 100 V
Temps de montée 1,2 µs 30 %
Durée 50 µs 20 %
Courant de court-circuit 1 000 A ~ 10 000 A ± 10 %
Montée Temps 8 µs ± 20 %
Durée 20 µs ± 20 %
Polarité de sortie +, -, +/-, -/+
Impédance de sortie 2 µm
Plage de tension de pas 0 ~ 20 000 V
Intervalle de temps entre les impulsions 5 s ~ 9 999 s
Test du nombre d'impulsions 1 ºC ~ 60 000 ºC
Mode de déclenchement Manuel, externe, intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (Synchrone/Asynchrone)

CDN :

Paramètre Valeur
Type de CDN CDN intégré
Couplage Couplage monophasé, trois fils
Charge de découplage UAC MAX 240 V/16 A, UDC MAX 220 V/16 A
Condensateur de couplage 9 μF (L-PE), 18 μF (L-L)
Couplage par résistance 12 Ω, 2 Ω
Tension résiduelle à l'entrée du dispositif testé Pas plus de 15 % de la surtension appliquée ou deux fois la valeur de crête du réseau de couplage/découplage nominal
