Производител: EMC Prima

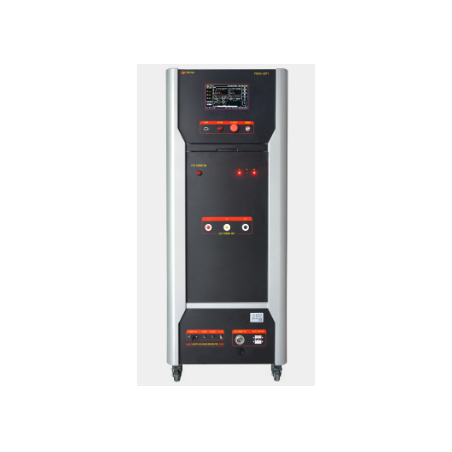

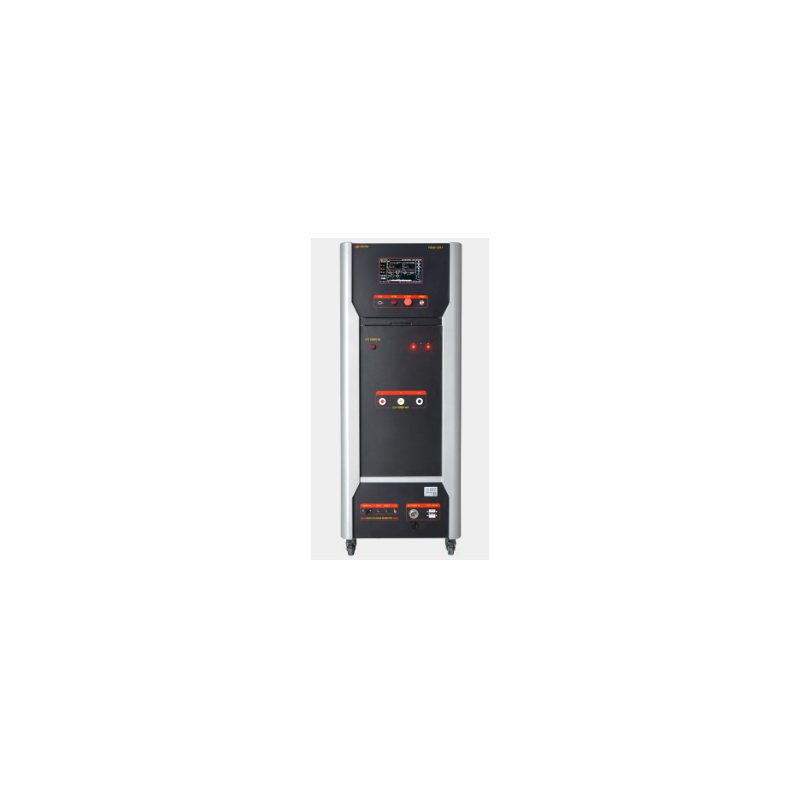

Симулатор на пренапрежение PSUG-20T1

  • PSUG-20T1

PSUG-20T1 е усъвършенстван симулатор на пренапрежение, предназначен за строги тестове за устойчивост на електромагнитни (EMC) пренапрежения (SUG). Това устройство се използва за оценка на производителността на захранващи кабели и вътрешни връзки в електрически и електронни устройства, които могат да бъдат изложени на високоенергийни преходни смущения от превключватели на вериги или естествени мълнии.

Характеристики на устройството:

  • Поддържа многоканално тестване
  • Безплатно превключване на положителен и отрицателен поляритет
  • Превключване на китайски и английски език с един бутон
  • Вградени параметри, съответстващи на международните стандарти
  • Висококачествено качество на изработка и издръжливост
  • Максимално изпитвателно напрежение до 20 000 V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температура, влажност, време и дисплей за високо напрежение в реално време
  • Асинхронен фазов ъгъл или регулируем в рамките на 0~360°C
  • Автоматично превключване към режим на тест за пренапрежение при пълна скорост
  • Вграден RJ45 интерфейс, възможност за дистанционно управление (по избор)
  • Вградена диференциална сонда за високо напрежение и токов трансформатор за измерване на формата на вълната

Съответствие със стандартите:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

2000V ~ 20000V 10%
Параметър Стойност
Модел PSUG-20T1
Напрежение на отворена верига
Разделителна способност по напрежение 100 V
Време на нарастване 1,2 µs 30%
Продължителност 50 µs 20%
Ток на късо съединение 1000 A ~ 10000 A ±10%
Време на нарастване 8 µs ±20%
Продължителност 20 µs ±20%
Поляритет на изхода +, -, +/-, -/+
Изходен импеданс 2 Ω
Диапазон на стъпково напрежение 0 ~ 20000V
Интервал от време между импулсите 5 s ~ 9999 s
Тест за брой импулси 1c ~ 60000c
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (Синхронен/Асинхронен)

CDN:

Параметър Стойност
CDN тип Вграден CDN
Свързване Монофазно, трипроводно свързване
Разединяващ товар UAC MAX 240V/16A, UDC MAX 220V/16A
Свързващ кондензатор 9 μF (L-PE), 18 μF (L-L)
Резисторно свързване 12 Ω, 2 Ω
Остатъчно напрежение на входа на тестваното устройство Не повече от 15% от приложеното импулсно напрежение или два пъти пиковата стойност на номиналната мрежа за свързване/разединяване
