Výrobce: EMC Prima

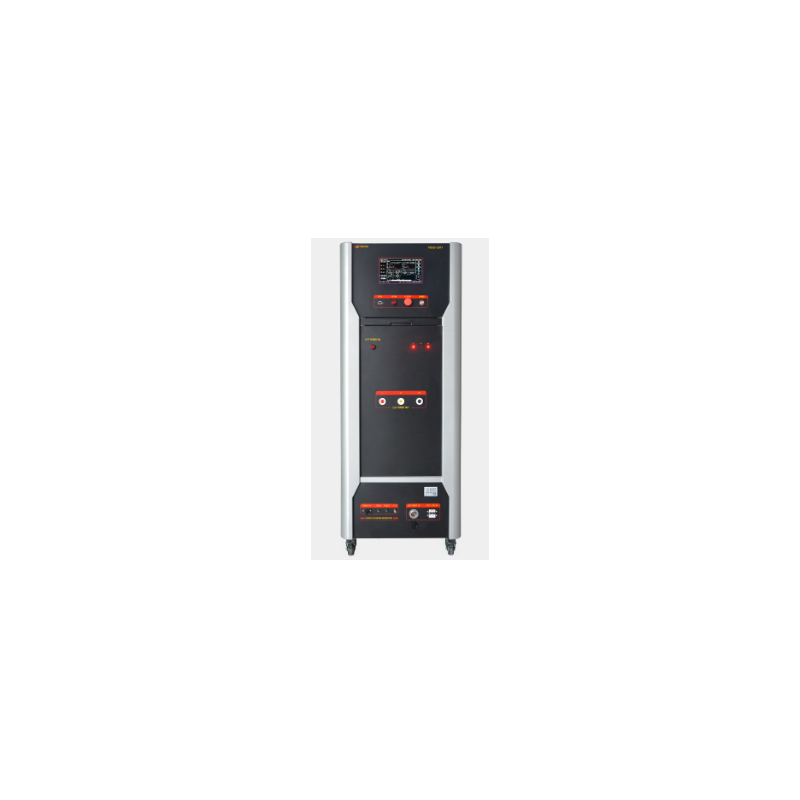

Simulátor přepětí PSUG-20T1

  • PSUG-20T1

PSUG-20T1 je pokročilý simulátor přepětí navržený pro přísné testování odolnosti proti elektromagnetickému (EMC) přepětí (SUG). Toto zařízení se používá k vyhodnocení výkonu napájecích kabelů a vnitřních spojení v elektrických a elektronických zařízeních, která mohou být vystavena vysokoenergetickému přechodnému rušení ze spínačů obvodů nebo přirozených úderů blesku.

Funkce zařízení:

  • Podporuje vícekanálové testování
  • Volné přepínání kladné a záporné polarity
  • Přepínání mezi čínštinou a angličtinou jedním tlačítkem
  • Vestavěné parametry vyhovující mezinárodním standardům
  • Vysoce kvalitní kvalita a odolnost
  • Maximální zkušební napětí až 20 000 V
  • 10,1palcový barevný dotykový displej
  • Vestavěný displej teploty, vlhkosti, času a vysokého napětí v reálném čase
  • Asynchronní fázový úhel nebo nastavitelný v rozsahu 0~360°C
  • Automatické přepnutí do režimu plného rázového testu
  • Vestavěné rozhraní RJ45, možnost dálkového ovládání (volitelné)
  • Vestavěná diferenciální vysokonapěťová sonda a proudový transformátor pro měření průběhu

Soulad se standardy:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametry:

2000V ~ 20000V 10%
Parametr Hodnota
Model PSUG-20T1
Napětí naprázdno
Rozlišení napětí 100 V
Doba vzestupu 1,2 µs 30 %
Trvání 50 µs 20 %
Zkratový proud 1000 A ~ 10000 A ±10 %
Doba vzestupu 8 µs ±20 %
Trvání 20 µs ±20 %
Polarita výstupu +, -, +/-, -/+
Výstupní impedance 2 Ω
Rozsah krokového napětí 0 ~ 20000 V
Časový interval mezi impulsy 5 s ~ 9999 s
Test počtu pulzů 1c ~ 60000c
Režim spouštění Ruční, externí, interval
Fázová synchronizace 0° ~ 359° (50 Hz nebo 60 Hz) (Synchronní/Asynchronní)

CDN:

Parametr Hodnota
Typ CDN Vestavěné CDN
Spojka Jednofázová třívodičová spojka
Oddělení zátěže UAC MAX 240V/16A, UDC MAX 220V/16A
Vazební kondenzátor 9 μF (L-PE), 18 μF (L-L)
Odporová spojka 12 Ω, 2 Ω
Zbytkové napětí na vstupu testovaného zařízení Ne více než 15 % použitého rázového napětí nebo dvojnásobek špičkové hodnoty jmenovité vazební/oddělovací sítě
