Fabricante: EMC Prima

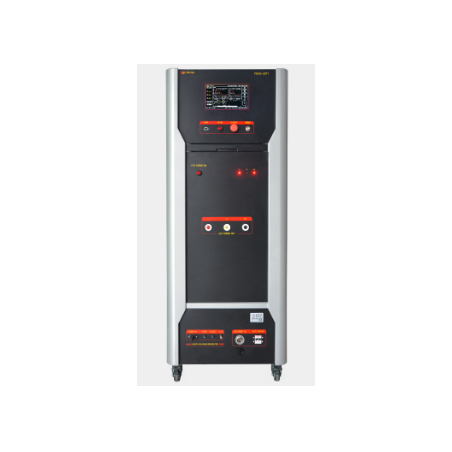

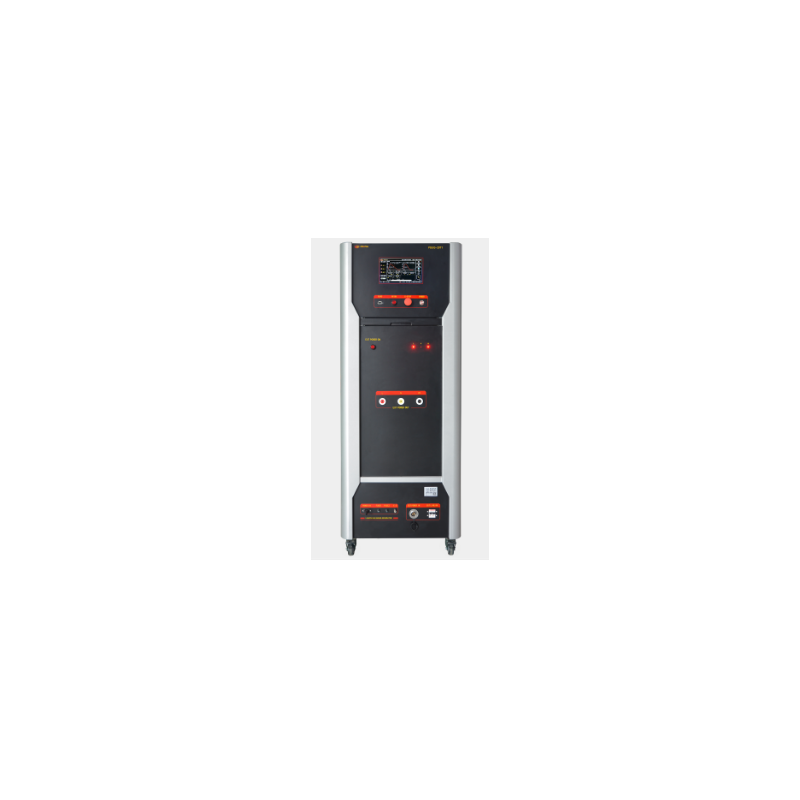

Simulador de sobretensiones PSUG-20T1

  • PSUG-20T1

PSUG-20T1 es un simulador de sobretensiones avanzado diseñado para pruebas rigurosas de inmunidad a sobretensiones electromagnéticas (EMC) (SUG). Este dispositivo se utiliza para evaluar el rendimiento de cables de alimentación y conexiones internas en dispositivos eléctricos y electrónicos que pueden estar expuestos a interferencias transitorias de alta energía provenientes de interruptores de circuito o rayos naturales.

Características del dispositivo:

  • Compatible con pruebas multicanal
  • Conmutación libre de polaridad positiva y negativa
  • Cambio de idioma chino e inglés con un solo botón
  • Parámetros integrados que cumplen con los estándares internacionales
  • Construcción de alta calidad y durabilidad
  • Tensión máxima de prueba de hasta 20 000 V
  • Pantalla táctil a color de 10,1 pulgadas
  • Medición integrada de temperatura, humedad, tiempo y visualización de alto voltaje en tiempo real
  • Ángulo de fase asíncrono o ajustable entre 0 y 360 °C
  • Conmutación automática a prueba de sobretensión a máxima velocidad Modo
  • Interfaz RJ45 integrada, control remoto (opcional)
  • Sonda diferencial de alta tensión y transformador de corriente integrados para medición de forma de onda

Cumplimiento de las normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parámetros:

2000 V ~ 20000 V 10%
Parámetro Valor
Modelo PSUG-20T1
Voltaje de circuito abierto
Resolución de voltaje 100 V
Tiempo de subida 1,2 µs 30 %
Duración 50 µs 20 %
Corriente de cortocircuito 1000 A ~ 10000 A ±10 %
Subida Tiempo 8 µs ±20%
Duración 20 µs ±20%
Polaridad de salida +, -, +/-, -/+
Impedancia de salida 2 Ω
Rango de voltaje de paso 0 ~ 20000 V
Intervalo de tiempo entre pulsos 5 s ~ 9999 s
Prueba de número de pulsos 1 c ~ 60000 c
Modo de disparo Manual, externo, intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (Síncrono/Asíncrono)

CDN:

Parámetro Valor
Tipo de CDN CDN integrado
Acoplamiento Acoplamiento monofásico de tres hilos
Carga de desacoplamiento UCA MÁX. 240 V/16 A, UDC MÁX. 220 V/16 A
Condensador de acoplamiento 9 μF (L-PE), 18 μF (L-L)
Acoplamiento de resistencia 12 μF, 2 Ω
Tensión residual en la entrada del dispositivo bajo prueba No más del 15 % de la sobretensión aplicada o el doble del valor pico de la red de acoplamiento/desacoplamiento nominal
