Hersteller: EMC Prima

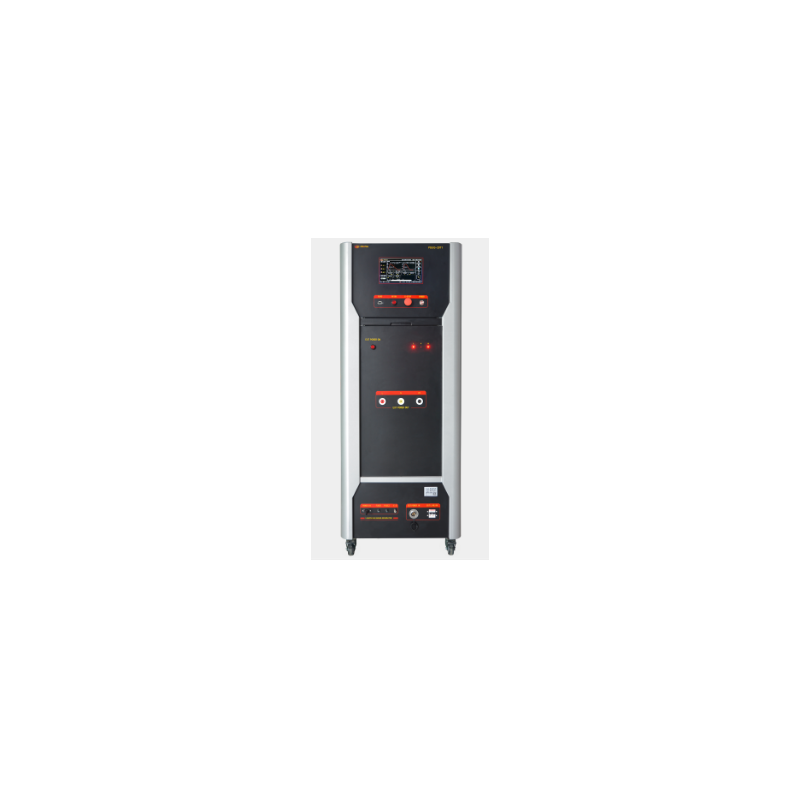

Überspannungssimulator PSUG-20T1

  • PSUG-20T1

PSUG-20T1 ist ein fortschrittlicher Überspannungssimulator, der für strenge Tests der Immunität gegen elektromagnetische (EMV) Überspannungen (SUG) entwickelt wurde. Dieses Gerät dient zur Leistungsbewertung von Stromkabeln und internen Verbindungen in elektrischen und elektronischen Geräten, die energiereichen transienten Störungen durch Stromkreisschalter oder natürliche Blitzeinschläge ausgesetzt sein können.

Gerätefunktionen:

  • Unterstützt Mehrkanalprüfungen
  • Freie Umschaltung zwischen positiver und negativer Polarität
  • Ein-Knopf-Umschaltung zwischen chinesischer und englischer Sprache
  • Integrierte Parameter entsprechen internationalen Standards
  • Hochwertige Verarbeitung und Langlebigkeit
  • Maximale Prüfspannung bis zu 20.000 V
  • 10,1-Zoll-Farb-Touchscreen
  • Integrierte Temperatur-, Feuchtigkeits- und Zeitmessung sowie Echtzeit-Hochspannungsanzeige
  • Asynchroner Phasenwinkel oder einstellbar von 0–360 °C
  • Automatische Umschaltung auf Stoßspannungsprüfung mit voller Geschwindigkeit Modus
  • Integrierte RJ45-Schnittstelle, Fernsteuerungsmöglichkeit (optional)
  • Integrierter Differenzial-Hochspannungstastkopf und Stromwandler zur Wellenformmessung

Normkonformität:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parameter:

2000 V ~ 20000 V 10 %
Parameter Wert
Modell PSUG-20T1
Leerlaufspannung
Spannungsauflösung 100 V
Anstiegszeit 1,2 µs 30 %
Dauer 50 µs 20 %
Kurzschlussstrom 1000 A ~ 10000 A ±10 %
Anstiegszeit 8 µs ±20 %
Dauer 20 µs ±20 %
Ausgangspolarität +, -, +/-, -/+
Ausgangsimpedanz 2 Ω
Spannungsbereich 0 ~ 20000 V
Zeitintervall zwischen Impulsen 5 s ~ 9999 s
Anzahl der getesteten Impulse 1 ~ 60000 s
Triggermodus Manuell, extern, Intervall
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (Synchron/Asynchron)

CDN:

Parameter Wert
CDN-Typ Integriertes CDN
Kopplung Einphasige Dreileiterkopplung
Entkopplungslast UAC MAX 240 V/16 A, UDC MAX 220 V/16 A
Kopplungskondensator 9 μF (L-PE), 18 μF (L-L)
Widerstandskopplung 12 Ω, 2 Ω
Restspannung am Eingang des Prüflings Höchst 15 % der angelegten Stoßspannung oder der doppelte Scheitelwert des Nenn-Kopplungs-/Entkopplungsnetzwerks
