Symulator przepięć PSUG-20T1
Symulator przepięć PSUG-20T1

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

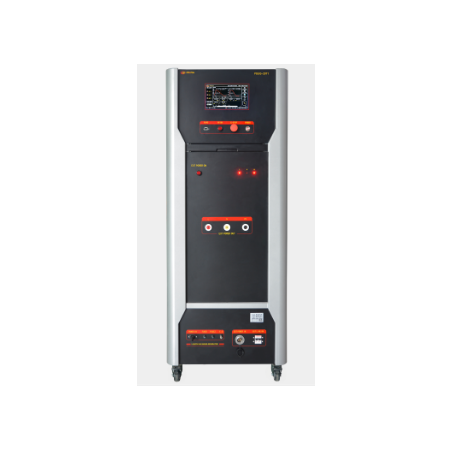

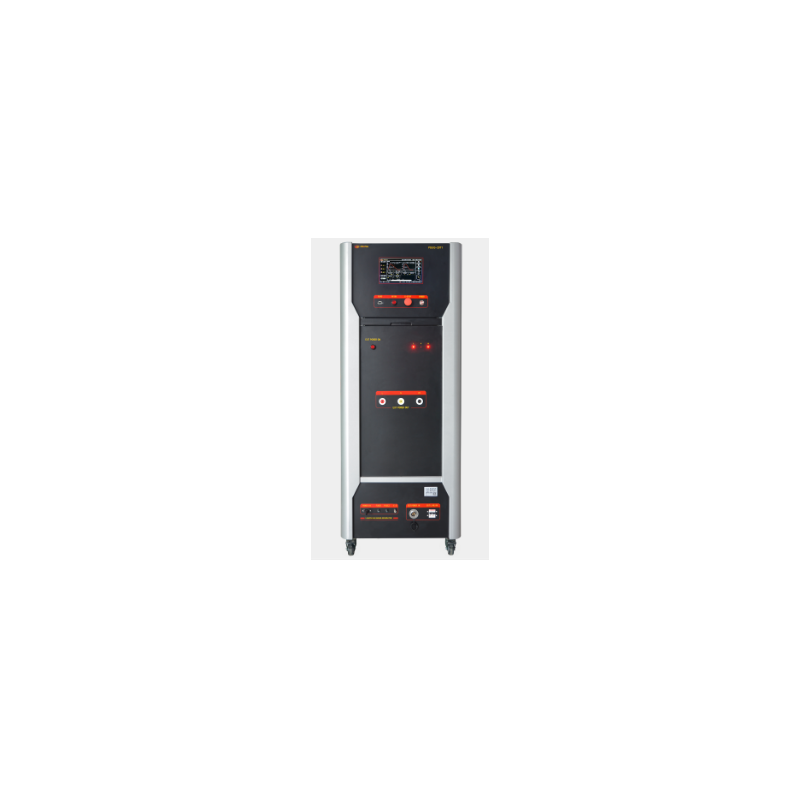

PSUG-20T1 viršįtampių simuliatorius

  • PSUG-20T1

PSUG-20T1 yra pažangus viršįtampių simuliatorius, skirtas griežtam elektromagnetinio (EMC) viršįtampio (SUG) atsparumo bandymui. Šis įrenginys naudojamas įvertinti elektros ir elektroninių prietaisų maitinimo kabelių ir vidinių jungčių veikimą, kuriuos gali paveikti didelės energijos pereinamieji trikdžiai, kuriuos sukelia grandinės jungikliai arba natūralūs žaibo smūgiai.

Įrenginio funkcijos:

  • Palaiko kelių kanalų testavimą
  • Laisvas teigiamo ir neigiamo poliškumo perjungimas
  • Kinų ir anglų kalbų perjungimas vienu mygtuku
  • Įtaisyti parametrai, atitinkantys tarptautinius standartus
  • Aukštos kokybės konstrukcijos kokybė ir ilgaamžiškumas
  • Didžiausia bandomoji įtampa iki 20 000 V
  • 10,1 colio spalvotas jutiklinis ekranas
  • Įtaisytas temperatūros, drėgmės, laiko matavimo ir realiojo laiko aukštos įtampos ekranas
  • Asinchroninis fazės kampas arba reguliuojamas 0–360 °C ribose
  • Automatinis perjungimas į viso greičio viršįtampio bandymo režimą
  • Įtaisyta RJ45 sąsaja, nuotolinio valdymo galimybė (pasirenkama)
  • Įtaisytas diferencialinis aukštos įtampos zondas ir srovės transformatorius bangos formos matavimui

Standartų laikymasis:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametrai:

2000V ~ 20000V 10%
Parametras Vertė
Modelis PSUG-20T1
Atviros grandinės įtampa
Įtampos skiriamoji geba 100 V
Pakilimo laikas 1,2 µs 30 %
Trukmė 50 µs 20 %
Trumpojo jungimo srovė 1000 A ~ 10000 A ±10 %
Pakilimo laikas 8 µs ±20 %
Trukmė 20 µs ±20 %
Išvesties poliškumas +, -, +/-, -/+
Išėjimo varža 2 Ω
Žingsnio įtampos diapazonas 0 ~ 20 000 V
Laiko intervalas tarp impulsų 5 s ~ 9999 s
Impulsų skaičiaus testas 1c ~ 60000c
Suaktyvinimo režimas Rankinis, išorinis, intervalinis
Fazės sinchronizavimas 0° ~ 359° (50 Hz arba 60 Hz) (sinchroninis / asinchroninis)

CDN:

Parametras Vertė
CDN tipas Įtaisytasis CDN
Sujungimas Vienfazis trijų laidų sujungimas
Apkrovos atsiejimas UAC MAX 240V/16A, UDC MAX 220V/16A
Sujungimo kondensatorius 9 μF (L-PE), 18 μF (L-L)
Rezistoriaus jungtis 12 Ω, 2 Ω
Likutinė įtampa bandomojo įrenginio įvestyje Ne daugiau kaip 15 % taikomosios viršįtampio arba dvigubai didesnė vardinio sujungimo / atjungimo tinklo didžiausia vertė
mažiau
