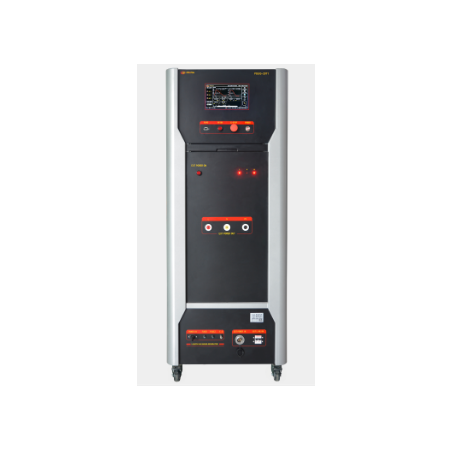

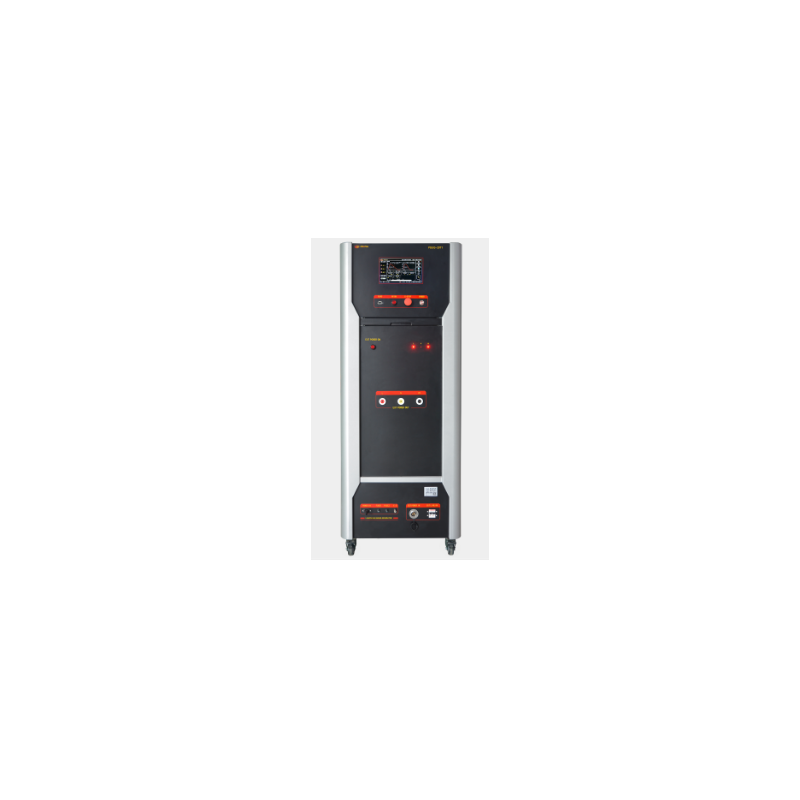

Symulator przepięć PSUG-20T1
Symulator przepięć PSUG-20T1

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

Імітатор перенапруг ПСУГ-20Т1

  • PSUG-20T1

PSUG-20T1 – це вдосконалений симулятор перенапруги, розроблений для суворого тестування на стійкість до електромагнітних (EMC) перенапруг (SUG). Цей пристрій використовується для оцінки ефективності силових кабелів і внутрішніх з’єднань в електричних і електронних пристроях, які можуть піддаватися перехідним перешкодам високої енергії від комутаторів ланцюгів або природних ударів блискавки.

Функції пристрою:

  • Підтримує багатоканальне тестування
  • Вільне перемикання позитивної та негативної полярності
  • Перемикання китайської та англійської мов однією кнопкою
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Високоякісна збірка та довговічність
  • Максимальна випробувальна напруга до 20 000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудовані вимірювання температури, вологості, часу та відображення високої напруги в реальному часі
  • Асинхронний фазовий кут або регулюється в межах 0~360°C
  • Автоматичне перемикання в режим повношвидкісного тестування на перенапругу
  • Вбудований інтерфейс RJ45, можливість дистанційного керування (опціонально)
  • Вбудований диференціальний датчик високої напруги та трансформатор струму для вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Параметри:

2000 В ~ 20000 В 10%
Параметр Значення
Модель PSUG-20T1
Напруга холостого ходу
Роздільна здатність за напругою 100 В
Час наростання 1,2 мкс 30%
Тривалість 50 мкс 20%
Струм короткого замикання 1000 A ~ 10000 A ±10%
Час наростання 8 µs ±20%
Тривалість 20 µs ±20%
Полярність виходу +, -, +/-, -/+
Вихідний опір 2 Ω
Діапазон крокової напруги 0 ~ 20000 В
Інтервал часу між імпульсами 5 с ~ 9999 с
Тестування кількості імпульсів 1c ~ 60000c
Режим запуску Ручний, зовнішній, інтервальний
Фазова синхронізація 0° ~ 359° (50 Гц або 60 Гц) (синхронний/асинхронний)

CDN:

Параметр Значення
Тип CDN Вбудований CDN
Зчеплення Однофазне трипровідне з'єднання
Навантаження розв’язки UAC MAX 240V/16A, UDC MAX 220V/16A
Конденсатор зв'язку 9 мкФ (L-PE), 18 мкФ (L-L)
Резисторний зв’язок 12 Ω, 2 Ω
Залишкова напруга на вході тестованого пристрою Не більше 15% прикладеної імпульсної напруги або подвійне пікове значення номінальної мережі зв’язку/розв’язки
