Producător: EMC Prima

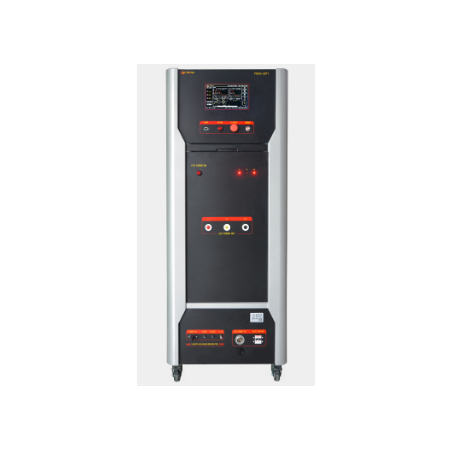

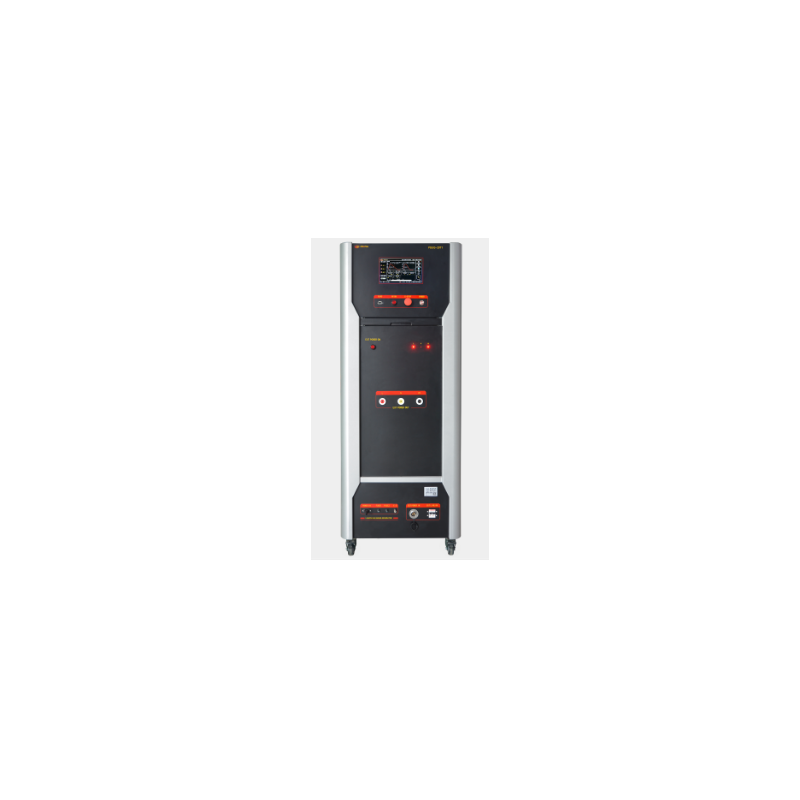

Simulator de supratensiune PSUG-20T1

  • PSUG-20T1

PSUG-20T1 este un simulator avansat de supratensiune conceput pentru testarea riguroasă a imunității la supratensiune electromagnetică (EMC) (SUG). Acest dispozitiv este utilizat pentru a evalua performanța cablurilor de alimentare și a conexiunilor interne ale dispozitivelor electrice și electronice care pot fi expuse la interferențe tranzitorii de mare energie de la întrerupătoarele de circuit sau de la fulgerele naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune de testare maximă de până la 20.000 V
  • Ecran tactil color de 10,1 inchi
  • Temperatura, umiditatea, măsurarea timpului și afișarea în timp real a tensiunii de înaltă tensiune încorporate
  • Unghiul de fază asincron sau reglabil între 0~360°C
  • Comutarea automată la modul de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, capacitate de control de la distanță (opțional)
  • Sonda diferenţială de înaltă tensiune încorporată şi transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45

Parametri:

2000V ~ 20000V 10%

CDN:

Parametru Valoare
Model PSUG-20T1
Tensiune în circuit deschis
Rezoluție de tensiune 100 V
Timp de creștere 1,2 µs 30%
Durata 50 µs 20%
Curentul de scurtcircuit 1000 A ~ 10000 A ±10%
Timp de creștere 8 µs ±20%
Durata 20 µs ±20%
Polaritate de ieșire +, -, +/-, -/+
Impedanta de iesire 2 Ω
Interval de tensiune în trepte 0 ~ 20000V
Interval de timp între impulsuri 5 s ~ 9999 s
Testul numărului de impulsuri 1c ~ 60000c
Modul de declanșare Manual, extern, interval
Sincronizare de fază 0° ~ 359° (50 Hz sau 60 Hz) (Sincron/Asincron)
