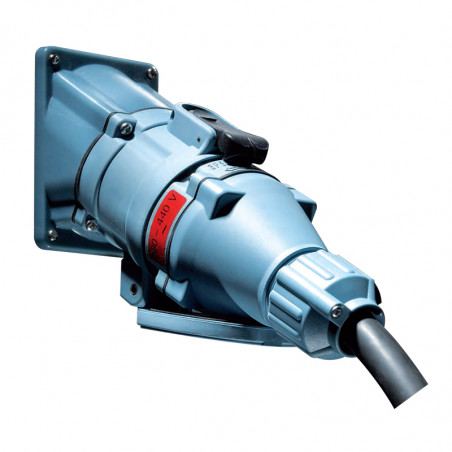

Conectores impermeables 3ps 16-250 a

Datos técnicos
U máx.: 660 V,
I nom.: 16 A, 32 A, 63 A, 125 A, 250 A,
IP66
Aisladores: 3Ph+N+E+2P, 24 posiciones.

El conector 3PS cumple con los requisitos de la norma EN 60309-1 en cuanto a seguridad, aislamiento, resistencia a la temperatura, resistencia al impacto y resistencia a la tracción del cable. Además, gracias a la tecnología de contacto especial y a los materiales utilizados, el conector 3PS puede utilizarse como una toma de corriente conmutada (AC23), de acuerdo con la norma EN60947-3.

Seguridad:
Gracias a la combinación de un sistema de disco seguro y una posición de contacto asimétrica, todos los

Inserto:
Hay 24 posibilidades para configurar el inserto para la toma y la clavija. Catorce de ellas están recomendadas en las normas nacionales. Se especifican la tensión y la frecuencia. La toma y la clavija solo coinciden cuando tienen la misma configuración.

Materiales:
- 3PS16. 3PS32, 3PS63 - Carcasa de fibra de vidrio 6,
- 3PS125 - Carcasa de poliamida, prensaestopas de neopreno
- 3PS200 - Carcasa de aluminio.

IP:
- Conector hembra con tapa cerrada: IP66,
- Conector hembra y clavija conectadas: IP66. Rango de temperatura: -40 °C a 100 °C

Contactos:
Los conectores 3PS están equipados con contactos de aleación de plata y se utilizan para bajas tensiones. Se caracterizan por su alta resistencia al arco eléctrico y su excelente comportamiento de conmutación. Los conectores hembra están equipados con contactos de émbolo de dos piezas. El contacto (CuBe2) es autolimpiable y garantiza una excelente conductividad. Los engarces de los contactos garantizan una conexión continua al cable gracias a sus manguitos flexibles, limitados por anillos. Este diseño es resistente a las vibraciones. Todas las piezas conductoras están plateadas para protegerlas contra la corrosión.

	Sección transversal del cable
	Enlace mm2	Cable flexible mm2
3PS16	10	6
3PS32	16	10
3PS63	50	35
3PS125	70
3PS200	120	95

Número de pines	1P+N+	2P+		3P+
Tensión	220 V/250 V	20/24 V	220/250 V	220/250 V	220/250 V	380/440 V	380/440 V
CÓDIGO	01	08	03	03	01
3PS16	3PS1P1NE01	3PS1P2OE08	3PS1P2OE03	3PS1P3OE03	3PS1P3OE01	3PS1P3NE01
3PS32	3PS3P1NE01	3PS3P2OE08	3PS3P2OE03	3PS3P3OE03	3PS3P3OE01	3PS3P3NE01
3PS63	3PS6P1NE01	3PS6P2OE03	3PS6P3OE03	3PS6P3OE01	3PS6P3NE01
3PS125	3PS9P1NE01	3PS9P2OE08	3PS9P2OE03	3PS9P3OE03	3PS9P3OE01	3PS9P3NE01
3PS200	3PS2P1NE01	3PS2P2OE08	3PS2P2OE03	3PS2P3OE03	3PS2P3OE01	3PS2P3NE01

tr> 3P51G 3P53S 3P563 3PS1G-FP 3PS3G-FP 3PS6G-FP PE M32 M40 M50 Diámetro [mm] 3,5-25 5-32 8-38

3PS125 3PS200 3PS1G-FP 3PS3G-FP Diámetro [mm] 3,5-25 5-32

	Enchufe de montaje en pared	Enchufe de montaje en panel inclinado	Acoplador de cable
3PS16	3PS1D* + 3PS1WA-S	3PS1D*+ 3PS1-LB	3PS1D*+ 3PS1G
3PS32	3PS3D* + 3PS3WA-S	3PS3D* + 3PS3-LB	3PS3D* + 3PS3G
3PS63	3PS6D* + 3PS6WA-S	3PS6D* + 3PS6-LB	3PS6D* + 3PS6G
3PS125	3PS9D*+ 3PS9WA-S	3PS9D* + 3PS9-LB	3PS9D* + 3PS9G
3PS200	3PS2D* + 3PS2WA-S	3PS2D* + 3PS2-LB	3PS2D* + 3PS2G
	Entrada de aparato para montaje en pared		>
3PS16	3PS1A* + 3PS1WA-S	3PS1A* + 3PS1-LB	3PS1P*
3PS32
3PS125	3PS9A* + 3PS9WA-S	3PS9A* + 3PS9-LB	3PS9P*
3PS200	3PS2A* + 3PS2WA-S	3PS2P*
