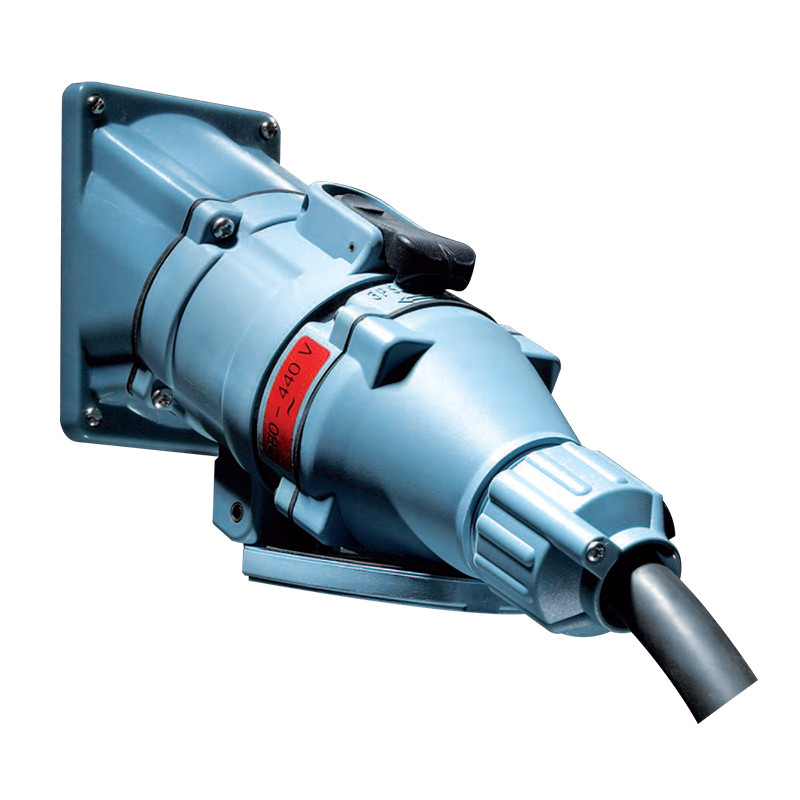

Vízálló csatlakozók 3PS 16-250 A
Vízálló csatlakozók 3PS 16-250 A

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Proconect

Vízálló csatlakozók 3PS 16-250 A

Műszaki adatok
U max.: 660V,
I nom.: 16A, 32A, 63A, 125A, 250A,
IP66
Szigetelések: 3Ph+N+E+2P, 24 pólusú.

A 3PS csatlakozó megfelel az EN 60309-1 szabvány biztonságra, szigetelésre, hőmérséklet-állóságra, ütésállóságra és kábelhúzó-ellenállásra vonatkozó követelményeinek. Továbbá a speciális érintkezőtechnológiának és a felhasznált anyagoknak köszönhetően a 3PS csatlakozó KAPCSOLÓS ALJZATként (AC23) is használható, az EN60947-3 szabványnak megfelelően.

Biztonság:
A biztonságos tárcsarendszer és az aszimmetrikus érintkezőpozíció kombinációjának köszönhetően minden

Betét:
Az aljzat és a csatlakozó betétjének 24 beállítási lehetősége van. Ezek közül 14-et a nemzeti szabványok ajánlanak. A feszültség és a frekvencia meg van határozva. Az aljzat és a csatlakozó csak akkor illeszkedik egymáshoz, ha ugyanabban a konfigurációban vannak.

Anyagok:
- 3PS16. 3PS32, 3PS63 - Üvegszálas ház 6,
- 3PS125 - poliamid ház, neoprén kábeltömítés
- 3PS200 - alumínium ház.

IP:
- zárt fedéllel ellátott aljzat: IP66,
- aljzat és tűs csatlakozás: IP66. Hőmérséklettartomány: -40°C és 100°C között

Érintkezők:
A 3PS csatlakozók ezüstötvözet érintkezőkkel vannak felszerelve, és alacsony feszültségekhez használják. Jellemzőjük a nagy ellenállás az elektromos ívvel szemben és a kiváló kapcsolási viselkedés. Az aljzatok két részből álló dugattyús érintkezőkkel vannak ellátva. Az érintkező (CuBe2) öntisztító és kiváló vezetőképességet garantál. Az érintkező krimpelései folyamatos csatlakozást biztosítanak a kábelhez a rugalmas hüvelyeknek köszönhetően, amelyeket gyűrűk határolnak. Ez a kialakítás rezgésálló. Minden vezetőképes alkatrész ezüstözött a korrózió elleni védelem érdekében.

Kapcsolatok

Kábelkeresztmetszet
Kapcsoló
mm2		 Rugalmas kábel
mm2
3PS16 10 6
3PS32 16 10
3PS63 50 35
3PS125 70
3PS200 120 95
Megjegyzés:
Méretek
A 3PS csatlakozók 5 különböző méretben kaphatók 5 áramtartományhoz.
3PS16-16/30A 3PS32-32/50A 3PS63 - 63/90A 3PS125 -125/150A 3PS200 - 200/250A

Aljzat
Láncok száma 1P+N+ 2P+ 3P+ 3P+N+
Feszültség 220V/250V 20/24V 220/250V 220/250V 220/250V 380/440V 380/440V
KÓD 01 08 03 03 01 01
3PS16 3PS1D1NE01 center;">3PS1D2OE08 3PS1D2OE03 3PS1D3OE03 3PS1D3OE01 3PS1D3NE01
3PS32 3PS3D1NE01 3PS3D2OE08 3PS3D2OE03 3PS3D3OE03 3PS3D3OE01 3PS3D3NE01
3PS63 3PS6D1NE01 3PS6D2OE08 3PS6D2OE03 3PS6D3OE03 3PS6D3OE01 3PS6D3OE01 center;">3PS6D3NE01
3PS125 3PS9D1NE01 3PS9D2OE08 3PS9D2OE03 3PS9D3OE03 3PS9D3OE01 3PS9D3NE01
3PS200 3PS2D1NE01 3PS2D2OE08 3PS2D2OE03 3PS2D3OE03 3PS2D3OE01 3PS2D3NE01


Tartozék csatlakozó
center;">3PS3A1NE013PS6A2OE08
Láncok száma 1P+N+ 2P+ 3P+ 3P+N+
Feszültség 220V/250V 20/24V 220/250V 220/250V 220/250V 380/440V 380/440V
KÓD 01 08 03 03 01 01 01
3PS16 3PS1A1NE01 3PS1A2OE08 3PS1A2OE03 3PS1A3OE03 3PS1A3OE01 3PS1A3NE01
3PS32 3PS32 3PS3A2OE08 3PS3A2OE03 3PS3A3OE03 3PS3A3OE01 3PS3A3NE01
3PS63 3PS6A1NE01 3PS6A2OE03 3PS6A3OE03 3PS6A3OE01 3PS6A3NE01
3PS125 3PS9A1NE01 3PS9A2OE08 3PS9A2OE03 3PS9A3OE03 3PS9A3OE03 center;">3PS9A3OE01 3PS9A3NE01
3PS200 3PS2A1NE01 3PS2A2OE08 3PS2A2OE03 3PS2A3OE03 3PS2A3OE01 3PS2A3NE01


Bővítmény
3PS6P2OE08
Csatlakozóérintkezők száma 1P+N+ 2P+ 3P+ 3P+N+
Feszültség 220V/250V 20/24V 220/250V 220/250V 220/250V 380/440V 380/440V
KÓD 01 08 03 03 01 01 01
3PS16 3PS1P1NE01 3PS1P2OE08 3PS1P2OE03 3PS1P3OE03 3PS1P3OE01 3PS1P3NE01
3PS32 3PS3P1NE01 3PS3P2OE08 3PS3P2OE03 3PS3P3OE03 3PS3P3OE01 3PS3P3NE01
3PS63 3PS6P1NE01 3PS6P2OE03 3PS6P3OE03 3PS6P3OE01 3PS6P3NE01
3PS125 3PS9P1NE01 3PS9P2OE08 3PS9P2OE03 3PS9P3OE03 3PS9P3OE03 center;">3PS9P3OE01 3PS9P3NE01
3PS200 3PS2P1NE01 3PS2P2OE08 3PS2P2OE03 3PS2P3OE03 3PS2P3OE01 3PS2P3NE01


Aljzathoz, dugóhoz való tömszelence

3P51G 3P53S 3P563
3PS1G 3PS3G 3PS6G
Átmérő [mm] szeptember 18. augusztus 22. szept. 29.
3P51G 3P53S 3P563
3PS1G-FP 3PS3G-FP 3PS6G-FP
PE M32 M40 M50
Átmérő [mm] 3,5-25 center;">5-32 8-38
3PS125 3PS200
3PS1G-FP 3PS3G-FP
Átmérő [mm] 3,5-25 5-32
Kombinációk
3PS2A* + 3PS2-LB
Fali rögzítőaljzat Ferde panelre szerelhető aljzat Kábelcsatlakozó
3PS1D* + 3PS1WA-S 3PS1D*+ 3PS1-LB 3PS3D* + 3PS3-LB 3PS6D* + 3PS6-LB 3PS1D*+ 3PS1G 3PS3D*+ 3PS3G 3PS6D* + 3PS6G
3PS16 3PS1D* + 3PS1WA-S 3PS1D* + 3PS1-LB 3PS1D*+ 3PS1G
3PS32 3PS3D* + 3PS3WA-S 3PS3D* + 3PS3-LB 3PS3D*+ 3PS3G
3PS63 3PS6D* + 3PS6WA-S 3PS6D* + 3PS6-LB 3PS6D* + 3PS6-LB 3PS6D* + 3PS6G
3PS9D*+ 3PS9WA-S 3PS9D* + 3PS9-LB 3PS9D* + 3PS9G
3PS125 3PS9D*+ 3PS9WA-S 3PS9D* + 3PS9-LB 3PS9D* + 3PS9G
3PS2D* + 3PS2WA-S 3PS2D* + 3PS2-LB 3PS2D* + 3PS2G
3PS200 3PS2D* + 3PS2WA-S 3PS2D* + 3PS2-LB 3PS2D* + 3PS2G
Fali készülékbemenet Ferde, panelre szerelhető készülékbemenet Duglócsatlakozó
3PS1A* + 3PS1WA-S 3PS3A* + 3PS3WA-S 3PS6A* + 3PS6WA-S 3PS1A* + 3PS1-LB 3PS3A* + 3PS3-LB 3PS6A* + 3PS6-LB 3PS1P* 3PS3P* 3PS6P*
3PS16 3PS1A* + 3PS1WA-S 3PS1A* + 3PS1-LB 3PS1P*
3PS32 3PS32 center;">3PS3A* + 3PS3WA-S 3PS3A* + 3PS3-LB 3PS3P*
3PS63 3PS6A* + 3PS6WA-S 3PS6A* + 3PS6-LB 3PS6P*
3PS9A* + 3PS9WA-S 3PS9A* + 3PS9-LB 3PS9P*
3PS125 3PS9A* + 3PS9WA-S 3PS9A* + 3PS9-LB 3PS9P*
3PS2A* + 3PS2WA-S 3PS2A* + 3PS2-LB 3PS2P*
3PS200 3PS2A* + 3PS2WA-S 3PS2P*
Kevésbé
