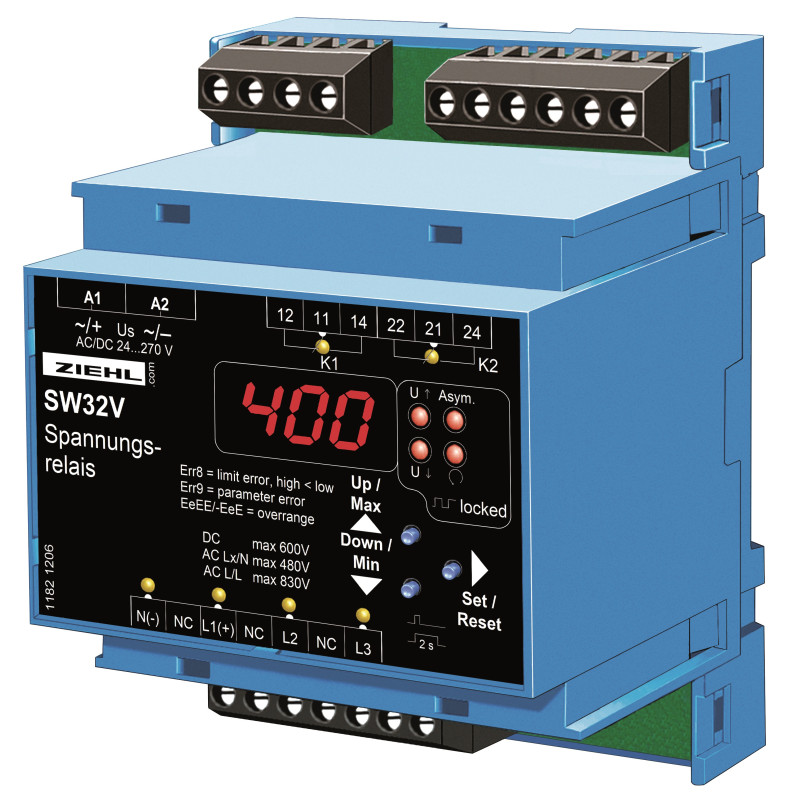

SW32V - Универсално реле за напрежение - S222276

Релето за напрежение SW32V е висококачествен монитор за напрежение с голям диапазон на измерване за наблюдение на директни, променливи и трифазни мрежи за пренапрежение и/или ниско напрежение. В мрежи с трифазен ток могат да се наблюдават допълнително симетрията на фазите и последователността на фазите.

Ограниченията се задават във волтове. Това позволява използването на уреда с различни номинални напрежения. Цифровият дисплей се използва за показване на измерванията и за прецизно задаване на граници, времена за реакция и функции.

Обобщение на функциите
За използване като монитор на напрежението в инсталации за производство и разпределение на енергия, особено вътрешнофирмени системи като фотоволтаични инсталации или комбинирани топло- и електроцентрали. Мониторинг на напрежението в машини и инсталации за предотвратяване на грешки, повреди или повреди в чувствително оборудване или устройства.

• Мониторинг на напрежение в мрежи с постоянен ток DC 10,0…600 V
• Мониторинг на напрежение в мрежи с променлив ток AC 15,0…480 V
• Мониторинг на напрежение в мрежи с трифазен ток с//без N до 3AC 830 V
• Предварително зададени програми за защита на мрежата и растенията съгласно VDE-AR-N 4110:2018-11
• Мониторинг на асиметрична и фазова последователност с възможност за свързване
• Реално средно квадратично измерване (за променлив ток, и двете полувълни)
• 2 аларми/изходни релета, 1 всеки превключващ контакт
• Аларма и закъснение за нулиране за всяка гранична стойност могат да бъдат индивидуални набор
• Настройка на граници и хистерезис във волтове
• Симулация на стойност на измерване за проверка на настройките
• Може да се активира кодово заключване
• Управляващо напрежение AC/DC 24-270 V
• Корпус на разпределител за монтаж на панел, 4 TE (70 mm), размер отпред назад 55 mm
• Монтаж на 35 mm монтажни шини DIN EN 60715
