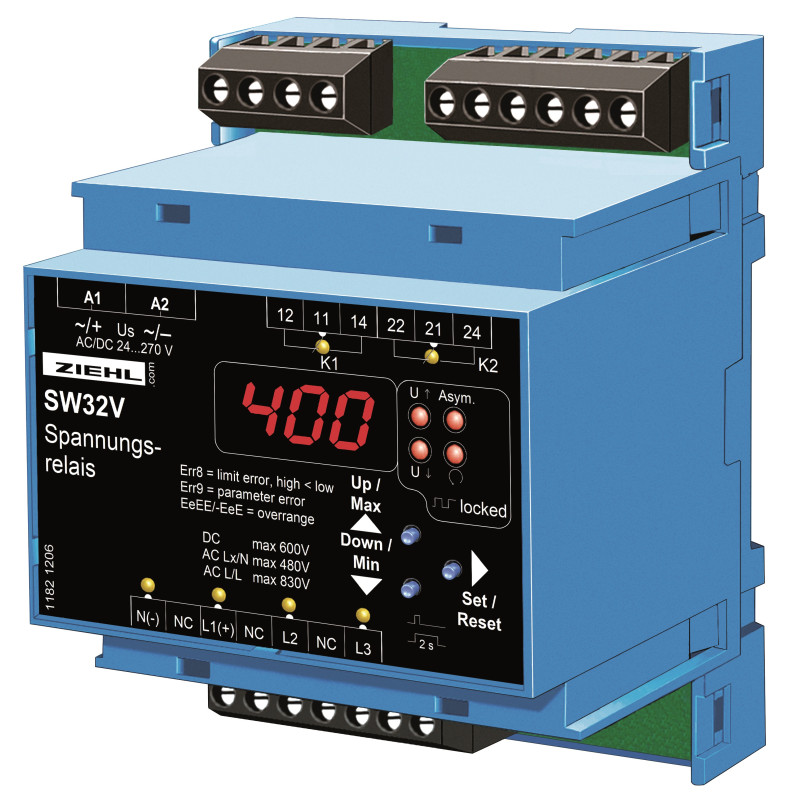

SW32V - Univerzální napěťové relé - S222276

Napěťové relé SW32V je vysoce kvalitní monitor napětí s velkým rozsahem měření pro monitorování stejnosměrných, střídavých a třífázových sítí na přepětí a/nebo podpětí. V sítích s třífázovým proudem lze navíc monitorovat symetrii fází a sled fází.

Mezní hodnoty jsou nastaveny ve voltech. To umožňuje použití jednotky s různými jmenovitými napětími. Digitální displej se používá k zobrazení naměřených hodnot a k přesnému nastavení limitů, časů odezvy a funkcí.

Souhrn funkcí
Pro použití jako monitor napětí v závodech na výrobu a distribuci energie, zejména v systémech vnitropodnikových zařízení, jako jsou FV elektrárny nebo kogenerační elektrárny. Monitorování napětí ve strojích a závodech, aby se předešlo chybám, poškození nebo poruchám v citlivých zařízeních nebo zařízeních.

• Monitorování napětí v sítích stejnosměrného proudu DC 10,0…600 V
• Monitorování napětí v sítích střídavého proudu AC 15,0…480 V
• Monitorování napětí v sítích s třífázovým proudem s/3>přednastavenými programy pro síť 80 až 3 AC
ochrana rostlin podle VDE-AR-N 4110:2018-11
• Připojitelné asymetrické sledování a sledování sledu fází
• Měření skutečné střední kvadratické hodnoty (pro AC, obě půlvlny)
• 2 alarmy/výstupní relé, 1 každý přepínací kontakt
• Alarm a zpoždění resetu pro každou mezní hodnotu lze individuálně nastavit
nastavení hystereze v mezích voltů
• Simulace naměřených hodnot pro kontrolu nastavení
• Lze povolit kódový zámek
• Řídicí napětí AC/DC 24-270 V
• Pouzdro rozdělovače pro montáž na panel, 4 TE (70 mm), velikost zepředu dozadu 55 mm
• Montáž na montážní lišty DIN EN 35 mm 60715
