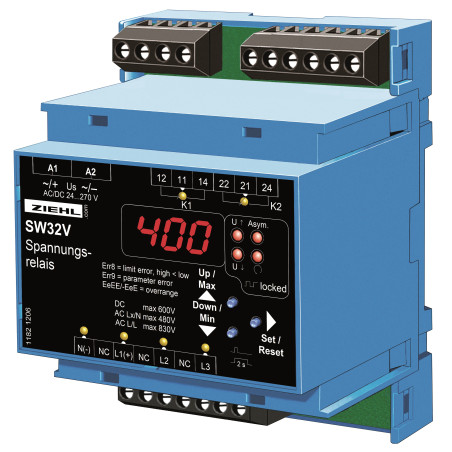

SW32V - Universelles Spannungsrelais - S222276

Das Spannungsrelais SW32V ist ein hochwertiger Spannungswächter mit großem Messbereich zur Überwachung von Gleich-, Wechsel- und Drehstromnetzen auf Über- und/oder Unterspannung. In Drehstromnetzen können zusätzlich Phasensymmetrie und Phasenfolge überwacht werden.

Die Grenzwerte werden in Volt eingestellt. Dies ermöglicht den Einsatz bei unterschiedlichen Nennspannungen. Die Digitalanzeige dient zur Anzeige der Messwerte und zur präzisen Einstellung von Grenzwerten, Reaktionszeiten und Funktionen.

Funktionsübersicht
Einsatz als Spannungswächter in Energieerzeugungs- und -verteilungsanlagen, insbesondere Eigenstromanlagen wie PV-Anlagen oder Blockheizkraftwerken. Spannungsüberwachung in Maschinen und Anlagen zur Vermeidung von Fehlern, Schäden oder Ausfällen an empfindlichen Geräten oder Anlagen.

• Spannungsüberwachung in Gleichstromnetzen DC 10,0…600 V
• Spannungsüberwachung in Wechselstromnetzen AC 15,0…480 V
• Spannungsüberwachung in Drehstromnetzen mit//ohne N bis 3AC 830 V
• Voreingestellte Programme für Netz- und Anlagenschutz gemäß VDE-AR-N 4110:2018-11
• Asymmetrische und Phasenfolgeüberwachung anschließbar
• Effektivwertmessung (für AC, beide Halbwellen)
• 2 Alarm-/Ausgangsrelais, je 1 Wechslerkontakt
• Alarm- und Rückschaltverzögerung für jeden Grenzwert individuell einstellbar
• Einstellung von Grenzwerten und Hysterese in Volt
• Messwertsimulation zur Überprüfung der Einstellungen
• Codeschloss aktiviert
• Steuerspannung AC/DC 24–270 V
• Verteilergehäuse für Schalttafeleinbau, 4 TE (70 mm), Einbaumaß 55 mm
• Montage auf 35-mm-Tragschienen DIN EN 60715
