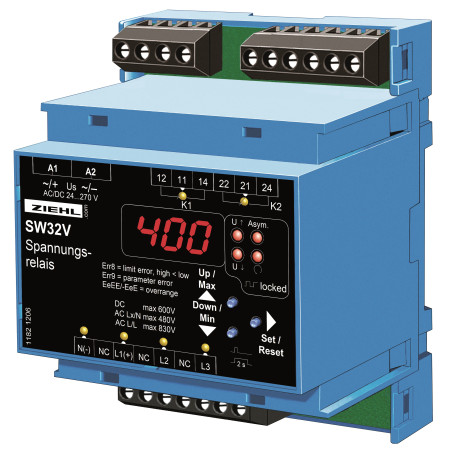

SW32V - Univerzális feszültségrelé - S222276

Az SW32V feszültségrelé egy kiváló minőségű feszültségfigyelő nagy mérési tartománnyal, közvetlen, váltakozó és háromfázisú hálózatok túlfeszültség és/vagy alulfeszültség figyelésére. A háromfázisú áramhálózatokban a fázisszimmetria és a fázissorrend ezen kívül figyelhető.

A határértékek voltban vannak megadva. Ez lehetővé teszi az egység használatát különböző névleges feszültségekkel. A digitális kijelző a mérések megjelenítésére, valamint a határértékek, reakcióidők és funkciók pontos beállítására szolgál.

A funkciók összefoglalása
Feszültségfigyelőként használható energiatermelő és -elosztó üzemekben, különösen az üzemen belüli rendszerekben, például PV-erőművekben vagy kapcsolt hő- és erőművekben. Feszültségfigyelés gépekben és üzemekben az érzékeny berendezések vagy eszközök hibáinak, sérüléseinek vagy meghibásodásának megelőzése érdekében.

• Feszültségfigyelés egyenáramú hálózatokban DC 10,0…600 V
• Feszültségfelügyelet váltóáramú hálózatokban AC 15,0…480 V
• Feszültségfigyelés háromfázisú hálózatokban N3-ig AC kimenettel 8-3-ig. V
• Előre beállított programok rács- és növényvédelemhez a VDE-AR-N 4110:2018-11 szerint
• Aszimmetrikus és fázissorrend-ellenőrzés csatlakoztatható
• Valós négyzetes középmérés (AC, mindkét félhullámhoz)
• 2 riasztás/kimeneti relé, 1 egyedi kapcsolási késleltetés
minden átkapcsolási határérték készlet
• Határértékek és hiszterézis beállítása voltban
• Mérési érték szimuláció a beállítások ellenőrzéséhez
• Kódzár engedélyezhető
• Vezérlő feszültség AC/DC 24-270 V
• Elosztóház panelre szereléshez, 4 TE ><5mm-es szerelési méret (70 mm) elöl-5mm-hátú mm-es szerelősínek DIN EN 60715
