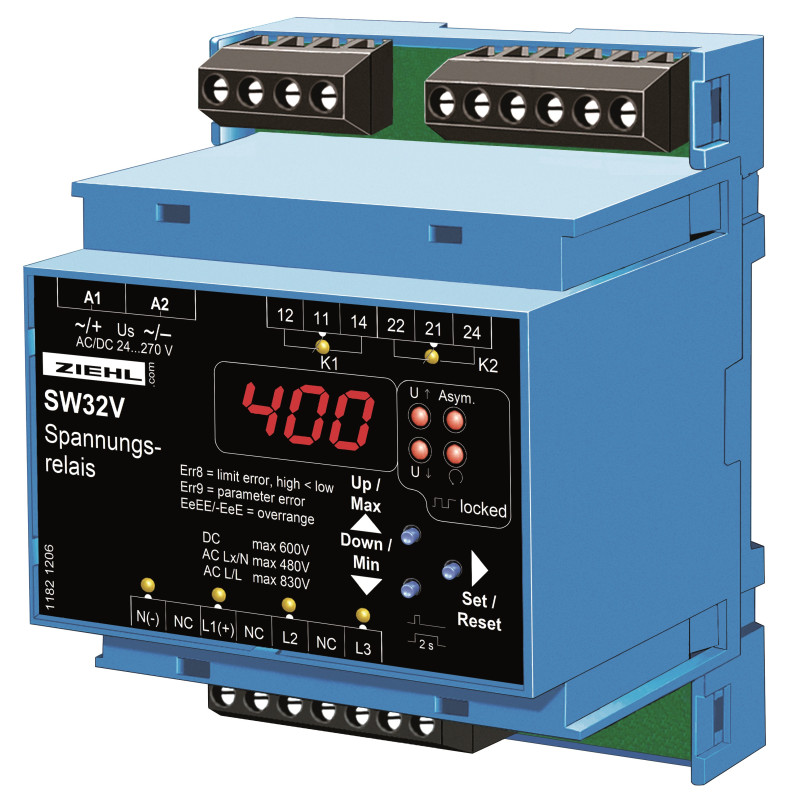

SW32V - Relé de voltaje universal - S222276

El relé de tensión SW32V es un monitor de tensión de alta calidad con un amplio rango de medición para la monitorización de sobretensión y subtensión en redes continuas, alternas y trifásicas. En redes trifásicas, también se puede monitorizar la simetría y la secuencia de fases. Los límites se establecen en voltios, lo que permite utilizar la unidad con diversas tensiones nominales. La pantalla digital permite visualizar las mediciones y configurar con precisión los límites, los tiempos de respuesta y las funciones. Resumen de funciones: Para su uso como monitor de tensión en plantas de generación y distribución de energía, especialmente en sistemas internos como plantas fotovoltaicas o plantas de cogeneración. Monitoreo de tensión en máquinas e instalaciones para prevenir errores, daños o fallos en equipos o dispositivos sensibles.

• Monitoreo de tensión en redes de corriente continua CC 10,0…600 V
• Monitoreo de tensión en redes de corriente alterna CA 15,0…480 V
• Monitoreo de tensión en redes de corriente trifásica con/sin N hasta 3CA 830 V
• Programas preestablecidos para protección de red e instalaciones según VDE-AR-N 4110:2018-11
• Monitoreo asimétrico y de secuencia de fases conectable
• Medición de la media cuadrática real (para CA, ambas medias ondas)
• 2 relés de alarma/salida, 1 por cada contacto de conmutación
• Retardo de alarma y reinicio para cada valor límite configurable individualmente
• Ajuste de límites e histéresis en voltios
• Simulación del valor de medición para comprobar Ajustes
• Bloqueo de código habilitable
• Tensión de control CA/CC 24-270 V
• Caja de distribución para montaje en panel, 4 TE (70 mm), tamaño de 55 mm de frente a fondo
• Montaje en rieles de montaje de 35 mm DIN EN 60715
