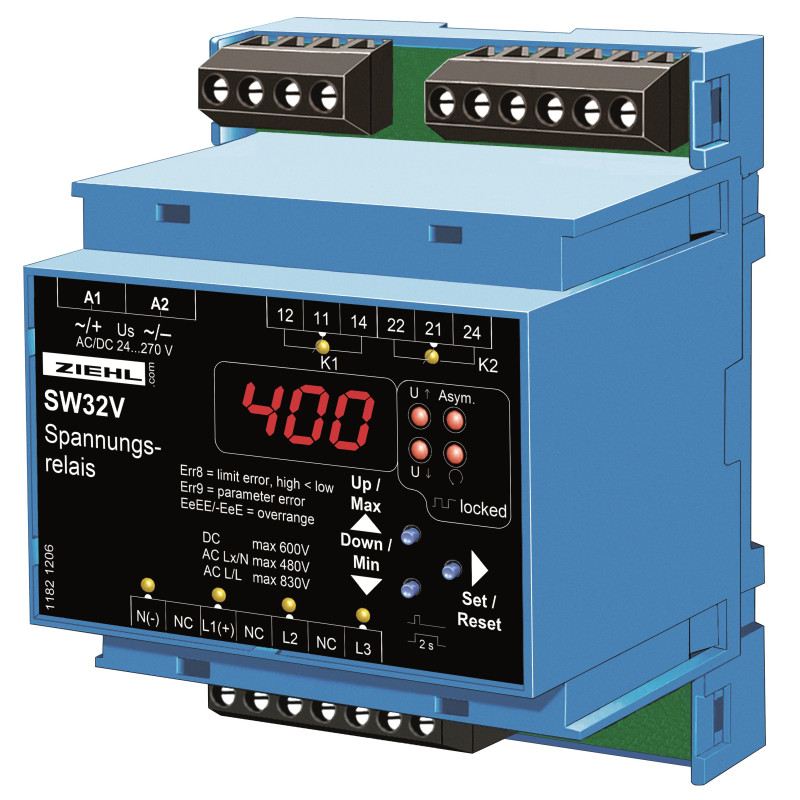

SW32V - Releu universal de tensiune - S222276

Releul de tensiune SW32V este un monitor de tensiune de înaltă calitate, cu o gamă largă de măsurare pentru monitorizarea rețelelor directe, alternative și trifazate pentru supratensiune și/sau subtensiune. În rețelele de curent trifazat, simetria fazelor și secvența fazelor pot fi monitorizate în plus.

Limitele sunt stabilite în volți. Acest lucru permite utilizarea unității cu diferite tensiuni nominale. Afișajul digital este utilizat pentru a afișa măsurătorile și pentru a seta cu precizie limite, timpi de răspuns și funcții.

Rezumatul funcțiilor
Pentru utilizarea ca monitor de tensiune în instalațiile de generare și distribuție a energiei, în special sistemele din instalație, cum ar fi centralele fotovoltaice sau centralele combinate de căldură și energie. Monitorizarea tensiunii în mașini și instalații pentru a preveni erorile, deteriorarea sau defecțiunile echipamentelor sau dispozitivelor sensibile.

• Monitorizarea tensiunii în rețelele de curent continuu DC 10.0…600 V
• Monitorizarea tensiunii în rețelele de curent alternativ AC 15.0…480 V
• Monitorizarea tensiunii în rețelele de curent trifazat până la 8 până la 8 AC cu curent alternativ V
• Programe prestabilite pentru protecția rețelei și a instalațiilor conform VDE-AR-N 4110:2018-11
• Monitorizarea asimetrică și a secvenței fazelor conectabile
• Măsurare pătratică medie reală (pentru AC, ambele semi-unde)
• 2 alarme/relee de schimbare a ieșirii,
• întârziere pentru fiecare relee de schimbare a alarmelor/ieșirilor,
• Valoarea limită poate fi setată individual
• Setarea limitelor și histerezis în volți
• Simularea valorii de măsurare pentru verificarea setărilor
• Blocarea codului poate fi activată
• Tensiune de control AC/DC 24-270 V
• Carcasă distribuitor pentru montaj pe panou, dimensiune 4 TE-(70 mm pe spate) șine de montare de 35 mm DIN EN 60715
