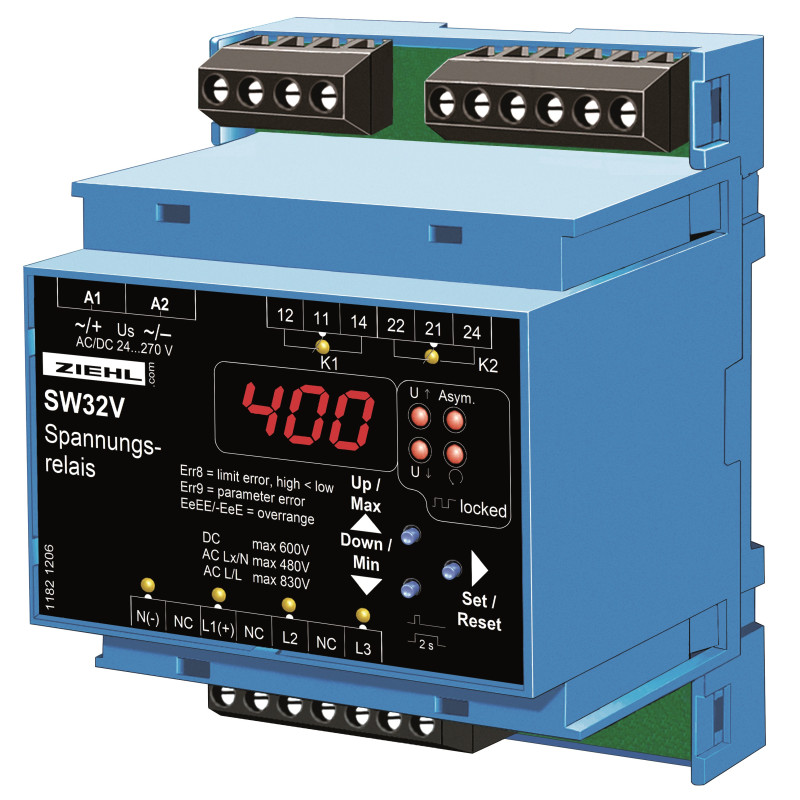

SW32V - Relais de tension universel - S222276

Le relais de tension SW32V est un contrôleur de tension de haute qualité doté d'une large plage de mesure pour la surveillance des surtensions et/ou des sous-tensions sur les réseaux continus, alternatifs et triphasés. Dans les réseaux triphasés, la symétrie et l'ordre des phases peuvent également être surveillés.

Les valeurs limites sont définies en volts, ce qui permet d'utiliser l'appareil avec différentes tensions nominales. L'écran numérique permet d'afficher les mesures et de régler précisément les valeurs limites, les temps de réponse et les fonctions.

Résumé des fonctions
Utilisé comme contrôleur de tension dans les installations de production et de distribution d'énergie, notamment les systèmes internes tels que les centrales photovoltaïques ou les centrales de cogénération. Surveillance de la tension dans les machines et les installations pour prévenir les erreurs, les dommages ou les pannes des équipements ou appareils sensibles.

• Surveillance de la tension dans les réseaux à courant continu DC 10,0…600 V
• Surveillance de la tension dans les réseaux à courant alternatif AC 15,0…480 V
• Surveillance de la tension dans les réseaux à courant triphasé avec/sans N jusqu'à 3AC 830 V
• Programmes préréglés pour la protection du réseau et de l'installation selon VDE-AR-N 4110:2018-11
• Surveillance asymétrique et de l'ordre des phases connectable
• Mesure efficace (pour AC, les deux demi-ondes)
• 2 relais d'alarme/de sortie, 1 contact inverseur par relais
• Temporisation d'alarme et de réinitialisation réglable individuellement pour chaque valeur limite
• Réglage des valeurs limites et de l'hystérésis en volts
• Simulation de la valeur de mesure pour vérifier les réglages
• Code Verrouillage activable
• Tension de commande : AC/DC 24-270 V
• Boîtier de distribution pour montage sur panneau, 4 TE (70 mm), dimension avant-arrière : 55 mm
• Montage sur rails de montage de 35 mm DIN EN 60715
