Výrobce: Rolec

Velitelství - ovládání bydlení

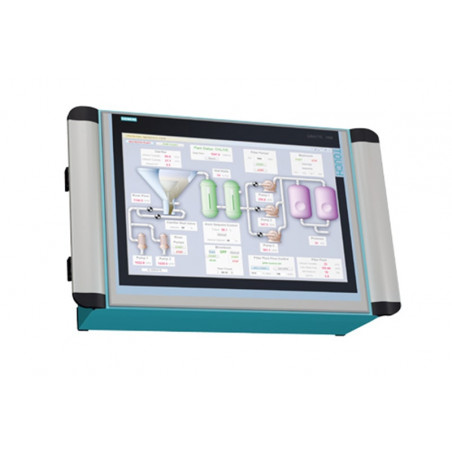

commandCASE je funkční, ekonomická a elegantní rozvaděčová skříň pro elektrické a elektronické aplikace. Díky své hloubce je ideální pro připojení k systému nosných ramen. commandCASE je k dispozici ve třech verzích: s panty a zacvakávacím spojem (také uzamykatelným), s panty a šroubovým spojem nebo jako plně šroubovaná verze s pojistkou víka pro odlehčení pevných součástí ve skříni. Skříň již nabízí vestavěný výřez pro montáž membránových klávesnic, předních panelů nebo pro montáž ovládacího panelu. Zadní strana je vybavena šroubovacími kanály s ochrannými kryty, které slouží také jako ochrana hran. Na horní a spodní straně je k dispozici řada montážních ok pro upevnění pevných součástí. Nabízíme také montážní desky, odpovídající kabelové průchodky a další příslušenství.


Rozměry

Typ Číslo dílu Délka H Šířka Š Výška Š Hmotnost (g) Připojovací bod D Připojovací bod E
CC 200 193 200 000 230 200 120 2466 212 144 Stáhnout
CC 202 193.202.000 330 200 120 3038 312 144 Stáhnout
CC 250 193 250 000 280 280 výška: 25px;">250 120 3145 262 194 Stáhnout
CC 252 193 252 000 380 výška: 25px;">250 120 3804 362 194 Stáhnout
CC 300 193 300 000 330 300 120 4134 312 244 Stáhnout
CC 302 193 302 000 430 300 120 4872 412 244 Stáhnout
CCS 200 194 200 000 230 výška: 25px;">200 120 2466 212 144 Stáhnout
CCS 202 194 202 000 330 200 120 3038 312 144 Stáhnout
CCS 250 194 250 000 280 250 120 3145 262 194 Stáhnout
CCS 252 194 252 000 380 250 120 3804 362 194 Stáhnout
CCS 300 194 300 000 330 300 120 4134 312 244 Stáhnout
CCS 302 194 302 000 430 300 120 4872 412 244 Stáhnout
CCV 200 195 200 000 230 200 120 2466 212 144 Stáhnout
CCV 202 195.202.000 330 200 120 3038 312 144 Stáhnout
CCV 250 195 250 000 280 250 120 3145 262 194 Stáhnout
CCV 252 195 252 000 380 250 120 3804 362 194 Stáhnout
CCV 300 195 300 000 330 300 120 4134 312 244 Stáhnout
CCV 302 195 302 000 430 300 120 4872 412 244 Stáhnout
A External Mount Externí Mount
B Držák svorkovnice B Držák svorkovnice
Přihrádka na baterii BF Přihrádka na baterii BF
C Barevné pruhy pokrývající překryvy C Barevné pruhy/krycí překryvy
D těsnění silikonového krytu D těsnění silikonového krytu
DA Alu End Caps DA Alu End Caps
Držák víka DH Držák víka DH
Čepice DP POM Čepice DP POM
DV Double Bit Lock DV Double Bit Lock
EMC Shielding EMC Shielding
EP Electrolytic Polishing EP Electrolytic Polishing
F Samolepicí přední panel F Samolepicí přední panel
FE hledáček FE hledáček
H Ruční šroub H Ruční šroub
HG multiPANEL držák HG multiPANEL držák
HS upevňovací závěs HS upevňovací závěs
I Handle System I Handle System
ID integrované úchyty krytu ID integrované úchyty krytu
IN imbusový šroub IN imbusový šroub
IS skrytý externí pant IS skrytý externí pant
J Hand grip J Hand grip
L Antikorozní ochrana L Ochrana Antikorozní
Držák desky s plošnými spoji LH Držák desky s plošnými spoji LH
M montážní desky M montážní desky
Montáž na stožár MH Montáž na stožár MH
P Sealing kit P Sealing kit
P 60 Desktop, hloubka 60 mm P 60 Desktop, hloubka 60 mm
P 90 Desktop, hloubka 90 mm P 90 Desktop, hloubka 90 mm
PR Profile Handle System PR Profile Handle System
Q Nosný prvek, příčný Q Nosný prvek, příčný
RS Zadní panel s pantem Zadní panel RS s pantem
Závěsy S Závěsy S
Snapovací nožičky SF Nasazovací nožičky SF
ochranný kryt SH Ochranný kryt SH
ST Lock with key ST Lock with key
SV Snap-in konektory SV Snap-in konektory
SZ západkový konektor se zámkem SZ západkový konektor se zámkem
T Nosné lišty pro sériové terminály T Nosné lišty pro sériové terminály
Mezerník klávesnice/myši TM Prostor klávesnice/myši TM
V Šroubový uzávěr se štěrbinou V Šroubový uzávěr / Uzávěr se štěrbinou
VR šroubovaný zadní panel VR šroubovaný zadní panel
W Šroubový uzávěr s objímkou W Šroubový/uzávěr s trojúhelníkovou objímkou
WA Wall Connection WA Wall Connection
Sada pro úhlovou montáž WM Sada pro úhlovou montáž WM
X šroubový uzávěr s X šroubový / uzávěr se čtvercovou hlavou
Uzavírání kolíkem Zavírání kolíčkem
Z uzavření s kolíkem a zámkem Z uzavření s kolíkem a zámkem
ZL Cal ZL Cal
67 Krytí IP 67 67 Krytí IP 67
69K IP ochrana 69K 69K IP ochrana 69K
Certifikáty
GOST
UL (volitelné)
Rozměry pouzdra
6 velikostí ve 3 verzích
Rozměry D x Š x V
D x Š x V 230 x 200 x 120 mm až 430 x 300 x 120 mm
Další informace
Designové úchytky
Integrovaný výřez ve víku pro membránové klávesnice nebo čelní panely
Krytky z polyoxymethylenu (POM), antracitově šedá RAL 7016
Integrovaná úchytka víka, PP (polypropylen), pyritově šedá RAL 7040
Volitelně: Zacvakávací konektor a pant, úzká strana (strana W)
Pouzdro
Hliníkový odlitek pod tlakem
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725)
Úhel úkosu 1° > Vnitřní světlé rozměry jsou ke spodní části skříně zmenšeny o 1° po obvodu.
Montáž
S nosným ramenem ROLEC nebo přímou montáží na stěnu s verzí se zámkem a panty (s designovými úchytkami nebo bez nich).
Pevné prvky
Montážní závit M5 ve spodní části skříně a v krytu.
Třída ochrany
IP 66 / EN 60529
Těsnění
Chloroprenové kulaté šňůrové těsnění (CR), teplotní odolnost: -30 °C až +90 °C.
Volitelně: Silikonové kulaté šňůrové těsnění, teplotní odolnost: -50 °C až +140 °C
Povrch
Práškový lak RAL 7035 světle šedá
Možnost: speciální barvy
Možnost: antikorozní ochrana
Servis ROLEC
Využijte naši kompletní servisní nabídku pro rozvaděče připravené k instalaci
