Fabricant: Rolec

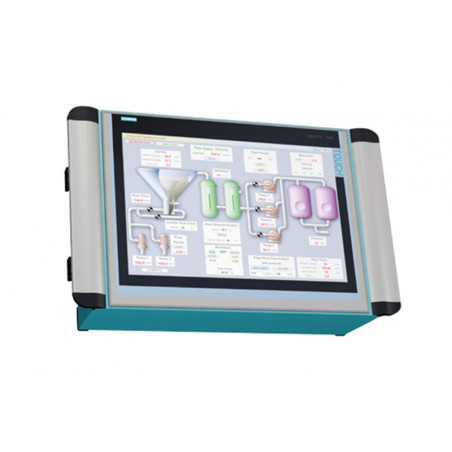

Commandcase - Logement de contrôle

commandCASE est un boîtier de commande fonctionnel, économique et élégant pour applications électriques et électroniques. Sa profondeur le rend idéal pour la fixation sur un système de bras de support. Le commandCASE est disponible en trois versions : avec charnières et fixation par encliquetage (verrouillable), avec charnières et fixation par vis, ou en version entièrement vissée avec un dispositif de retenue du couvercle pour soulager les composants fixes. Le boîtier intègre un logement pour le montage de claviers à membrane, de panneaux frontaux ou d'un panneau de commande. La face arrière est dotée de rainures pour vis avec protections faisant également office de protection des bords. De nombreux ergots de fixation sont disponibles sur le dessus et le dessous pour la fixation de composants. Nous proposons également des plaques de montage, des presse-étoupes assortis et d'autres accessoires.


Dimensions

Type Référence Longueur (P) Largeur (L) Hauteur (L) Poids (g) Point de montage D Point de montage E
CC 200 193.200.000 230 200 120 2466 212 144 Télécharger
CC 202 193.202.000 330 200 120 3038 312 144 Télécharger
CC 250 193.250.000 280 250 120 3145 262 194 Télécharger
CC 252 193.252.000 380 250 120 3804 362 194 Télécharger
CC 300 193.300.000 330 300 120 4134 312 244 Télécharger
CC 302 193.302.000 430 300 120 4872 412 244 Télécharger
CCS 200 194.200.000 230 200 120 2466 212 144 Télécharger
CCS 202 194.202.000 330 200 120 3038 312 144 Télécharger
CCS 250 194.250.000 280 250 120 3145 262 194 Télécharger
CCS 252 194.252.000 380 250 120 3804 362 194 Télécharger
CCS 300 194.300.000 330 300 120 4134 312 244 Télécharger
CCS 302 194.302.000 430 300 120 4872 412 244 Télécharger
CCV 200 195.200.000 230 200 120 2466 212 144 Télécharger
CCV 202 195.202.000 330 200 120 3038 312 144 Télécharger
CCV 250 195.250.000 280 250 120 3145 262 194 Télécharger
CCV 252 195.252.000 380 250 120 3804 362 194 Télécharger
CCV 300 195.300.000 330 300 120 4134 312 244 Télécharger
CCV 302 195.302.000 430 300 120 4872 412 244 Télécharger
Un support externe Un support externe
B Support de bornier B Support de bornier
Compartiment batterie BF Compartiment batterie BF
C Rayures colorées recouvrant les superpositions C Rayures colorées/superpositions de revêtement
D Joint de couvercle en silicone D Joint de couvercle en silicone
Embouts DA Alu Embouts DA Alu
Support de couvercle DH Support de couvercle DH
Capuchons DP POM Capuchons DP POM
Verrouillage double bit DV Verrouillage double bit DV
Blindage CEM Blindage CEM
Polissage électrolytique EP Polissage électrolytique EP
F Face avant autocollante F Face avant autocollante
Viseur FE Viseur FE
H Vis à main H Vis à main
Support HG multiPANEL Support HG multiPANEL
Charnière de retenue HS Charnière de retenue HS
Je gère le système Je gère le système
ID Poignées de couvercle intégrées ID Poignées de couvercle intégrées
IN Vis Allen IN Vis Allen
IS Charnière externe cachée IS Charnière externe cachée
J Poignée J Poignée
L Protection anticorrosion L Protection Anticorrosion
Support de carte de circuit imprimé LH Support de carte de circuit imprimé LH
Plaques de montage M Plaques de montage M
Support de mât MH Support de mât MH
P Kit d'étanchéité P Kit d'étanchéité
P 60 Bureau, profondeur 60 mm P 60 Bureau, profondeur 60 mm
P 90 Bureau, profondeur 90 mm P 90 Bureau, profondeur 90 mm
Système de poignée de profil PR Système de poignée de profil PR
Q Elément de support transversal Q Elément de support transversal
Panneau arrière RS avec charnière Panneau arrière RS avec charnière
Charnières S Charnières S
Pieds à clipser SF Pieds à clipser SF
Housse de protection SH Housse de protection SH
ST Serrure avec clé ST Serrure avec clé
Connecteurs SV Snap-in Connecteurs SV Snap-in
Connecteur SZ Latch avec verrou Connecteur SZ Latch avec verrou
T Rails de support pour terminaux série T Rails de support pour terminaux série
Espace clavier/souris TM Espace clavier/souris TM
V Fermeture à vis avec fente V Vis / fermeture avec fente
VR Panneau arrière vissé VR Panneau arrière vissé
W Fermeture à vis avec douille W Vis / fermeture avec douille triangulaire
Connexion murale WA Connexion murale WA
Kit de montage d'angle WM Kit de montage d'angle WM
X Fermeture à vis avec X Vis / fermeture à tête carrée
Fermeture Y avec épingle Fermeture Y avec épingle
Fermeture Z avec goupille et serrure Fermeture Z avec goupille et serrure
ZL Cal ZL Cal
67 Indice de protection IP 67 67 Indice de protection IP 67
69K Indice de protection IP 69K 69K Indice de protection IP 69K
Certificats
GOST
UL (optionnel)
Dimensions du boîtier
6 tailles en 3 versions
Dimensions L x l x H
L x l x H 230 x 200 x 120 mm à 430 x 300 x 120 mm
Informations complémentaires
Bandes de poignées design
Emplacement intégré dans le couvercle pour claviers à membrane ou panneaux avant
Capuchons en polyoxyméthylène (POM), gris anthracite RAL 7016
Poignée de couvercle intégrée, en polypropylène (PP), gris pyrite RAL 7040
Option : Connecteur et charnière à enclenchement, côté étroit (côté l)
Boîtier
Alliage d'aluminium moulé sous pression
EN AC-44300 DIN EN 1706 />(GD Al Si 12/DIN 1725)
Angle de dépouille 1° > Les dimensions intérieures utiles sont réduites de 1° sur la circonférence jusqu'au fond du boîtier. Montage Avec le système de bras de support ROLEC ou fixation murale directe avec la version à verrouillage et charnière (avec ou sans poignées design). Éléments fixes Filetage de montage M5 au fond du boîtier et sur le couvercle. Indice de protection IP 66 / EN 60529 Joint Joint rond en chloroprène (CR), résistance à la température : -30 °C à +90 °C. Option : Joint rond en silicone, résistance à la température : -50 °C à +140 °C. Finition Revêtement en poudre gris clair RAL 7035. Option : Couleurs spéciales. Protection anticorrosion
Service ROLEC
Profitez de notre offre de services complète pour les armoires prêtes à installer
