Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Rolec

Commandcase - Kontrolės korpusas

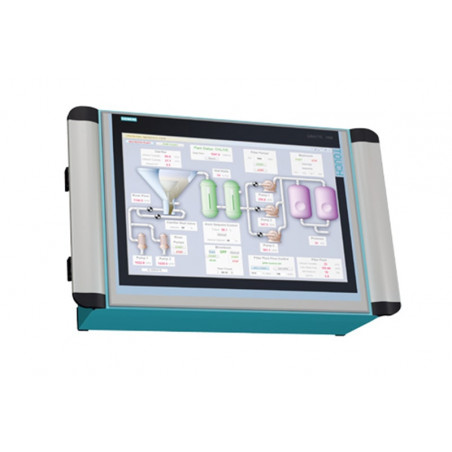

commandCASE – tai funkcionalus, ekonomiškas ir elegantiškas valdymo korpusas, skirtas elektros ir elektronikos reikmėms. Dėl savo gylio jis idealiai tinka prijungti prie atraminės svirties sistemos. „commandCASE“ korpusas tiekiamas trijų versijų: su vyriais ir užspaudžiama jungtimi (taip pat užrakinama), su vyriais ir sriegine jungtimi arba kaip visiškai prisukama versija su dangtelio laikikliu, kad būtų sumažinta apkrova stacionariems korpuso komponentams. Korpuse jau yra įmontuota įduba membraninėms klaviatūroms, priekiniams skydeliams arba valdymo skydeliui montuoti. Galinėje pusėje yra varžtų kanalai su apsauginiais dangteliais, kurie taip pat apsaugo kraštus. Viršuje ir apačioje yra daugybė tvirtinimo auselių stacionariems komponentams pritvirtinti. Taip pat siūlome tvirtinimo plokštes, atitinkančius kabelių jungtis ir kitus priedus.


Matmenys

Tipas Dalies Nr. Ilgis D Plotis P Aukštis P Svoris (g) Pritvirtinimo taškas D Pritvirtinimo taškas E
CC 200 193.200.000 230 200 120 2466 212 144 Atsisiųsti
CC 202 193.202.000 330 aukštis: 25px;">200 120 3038 312 144 Atsisiųsti
CC 250 193.250.000 280 aukštis: 25px;">250 120 3145 262 194 Atsisiųsti
CC 252 193.252.000 380 aukštis: 25px;">250 120 3804 362 194 Atsisiųsti
CC 300 193.300.000 330 330 aukštis: 25px;">300 120 4134 312 244 Atsisiųsti
CC 302 193.302.000 430 300 120 4872 412 244 Atsisiųsti
CCS 200 194.200.000 230 aukštis: 25px;">200 120 2466 212 144 Atsisiųsti
CCS 202 194.202.000 330 200 120 3038 312 144 144 Atsisiųsti
CCS 250 194.250.000 280 250 120 3145 262 194 Atsisiųsti
CCS 252 194.252.000 380 250 120 3804 362 194 Atsisiųsti
CCS 300 194 300 000 330 300 120 4134 312 244 244 Atsisiųsti
CCS 302 194.302.000 430 300 120 4872 412 244 Atsisiųsti
CCV 200 195.200.000 230 200 120 2466 212 144 Atsisiųsti
CCV 202 195.202.000 330 200 120 3038 312 144 Atsisiųsti
CCV 250 195.250.000 280 250 120 3145 262 194 Atsisiųsti
CCV 252 195.252.000 380 250 120 3804 362 194 Atsisiųsti
CCV 300 195 300 000 330 300 120 4134 312 244 Atsisiųsti
CCV 302 195.302.000 430 300 120 4872 412 244 Atsisiųsti
Išorinis laikiklis Išorinis laikiklis
B Gnybtų juostelės laikiklis B Gnybtų juostelės laikiklis
BF baterijų skyrius BF baterijų skyrius
C Spalvotos juostelės, dengiančios perdangas C Spalvotos juostelės / dengiančios perdangos
D Silikono dangtelio tarpiklis D Silikono dangtelio tarpiklis
DA aliuminio galiniai dangteliai DA aliuminio galiniai dangteliai
DH dangčio laikiklis DH dangčio laikiklis
DP POM viršeliai DP POM dangteliai
DV Double Bit Lock DV Double Bit Lock
EMC ekranavimas EMC ekranavimas
EP elektrolitinis poliravimas EP elektrolitinis poliravimas
F Lipnus priekinis skydelis F Lipnus priekinis skydelis
FE vaizdo ieškiklis FE vaizdo ieškiklis
H Rankinis varžtas H Rankinis varžtas
HG multiPANEL laikiklis HG multiPANEL laikiklis
HS atraminis vyris HS atraminis vyris
Aš tvarkau sistemą Aš tvarkau sistemą
ID Integruotos viršelio rankenos ID Integruotos viršelio rankenos
vidinis šešiakampis varžtas IN šešiabriaunis varžtas
IS paslėptas išorinis vyris IS paslėptas išorinis vyris
J Rankena J Rankena
L Antikorozinė apsauga L Apsauga Antikorozinė
LH spausdintinės plokštės laikiklis LH spausdintinės plokštės laikiklis
M montavimo plokštės M montavimo plokštės
MH stiebo laikiklis MH stiebo laikiklis
P Sandarinimo rinkinys P Sandarinimo rinkinys
P 60 Darbalaukis, gylis 60 mm P 60 Darbalaukis, gylis 60 mm
P 90 Darbalaukis, gylis 90 mm P 90 Darbalaukis, gylis 90 mm
PR profilio rankenos sistema PR profilio rankenos sistema
Q Atraminis elementas, skersinis Q Atraminis elementas, skersinis
RS galinis skydelis su vyriais RS galinis skydelis su vyriais
S vyriai S vyriai
SF prisegamos pėdelės SF prispaudžiamos pėdelės
SH apsauginis dangtelis SH apsauginis dangtelis
ST užraktas su raktu ST užraktas su raktu
SV Snap-in jungtys SV papildomos jungtys
SZ skląsčio jungtis su užraktu SZ skląsčio jungtis su užraktu
T Serijinių gnybtų atraminiai bėgiai T nuosekliųjų gnybtų atraminiai bėgiai
TM klaviatūros / pelės tarpas TM klaviatūros / pelės tarpas
V Sraigtinis uždarymas su anga V Varžtinis / uždarymas su anga
VR Prisukamas galinis skydelis VR prisukamas galinis skydelis
W Sraigtinis uždarymas su lizdu W Sraigtas / uždarymas su trikampiu lizdu
WA Wall Connection WA sienos jungtis
WM kampinis tvirtinimo rinkinys WM kampinis tvirtinimo rinkinys
X Sraigtinis uždarymas su X Sraigtas / uždarymas su kvadratine galvute
Y Užsegimas smeigtuku Y Užsegimas smeigtuku
Z Užsegimas smeigtuku ir užraktu Z Užsegimas smeigtuku ir užraktu
ZL Cal ZL Cal
67 IP 67 apsaugos įvertinimas 67 IP 67 apsaugos įvertinimas
69K IP apsaugos įvertinimas 69K 69K IP apsaugos įvertinimas 69K
Sertifikatai
GOST
UL (neprivaloma)
Korpuso dydžiai
6 dydžiai 3 versijose
Matmenys I x P x A
I x P x A 230 x 200 x 120 mm iki 430 x 300 x 120 mm
Daugiau informacijos
Dizainerio rankenėlės
Integruota įduba dangtelyje membraninėms klaviatūroms arba priekiniams skydeliams
Polioksimetileno (POM) dangteliai, RAL 7016 antracito pilka
Integruota dangtelio rankena, PP (polipropilenas), RAL 7040 pirito pilka
Pasirinktinai: užspaudžiama jungtis ir vyris, siauroji pusė (W pusė)
Korpusas
Lieto aliuminio lydinys
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725)
Gręžimo kampas 1° > Vidiniai matmenys iki korpuso apačios sumažinami 1° aplink perimetrą.
Montavimas
Su ROLEC atraminių svirčių sistema arba tiesioginiu montavimu prie sienos su spynos ir vyrių versija (su dizainerių rankenų juostelėmis arba be jų).
Fiksuoti elementai
M5 tvirtinimo sriegis korpuso apačioje ir dangtelyje.
Apsaugos klasė
IP 66 / EN 60529
Sandariklis
Chloropreno apvalios virvelės sandariklis (CR), atsparumas temperatūrai: nuo -30°C iki +90°C.
Pasirinktinai: silikoninė apvalios virvelės sandarinimo tarpinė, atsparumas temperatūrai: nuo -50°C iki +140°C
Paviršius
Miltelinis dažymas RAL 7035 šviesiai pilka
Pasirinktinai: specialios spalvos
Pasirinktinai: Apsauga nuo korozijos
ROLEC aptarnavimas
Pasinaudokite mūsų visapusišku paslaugų pasiūlymu, skirtu paruoštiems montuoti korpusams
