Adam-6000 Series - I / O moduly

ADAM-6015 - 7AI(RTD) modul

Vlastnosti

• Rozhraní: 10/100Base-T, protokol Modbus/TCP
• Rozlišení: 16 bitů
• Počet kanálů: 7
• Připojení senzoru: 2 nebo 3 vodiče
• Typy RTD senzorů: Pt-100, Pt-1000, Balco-500, Ni-50, Ni-508
• Frekvence měření: max. 10 měření/s.
• Napájení: 10–30 V DC
• Spotřeba energie: 2 W

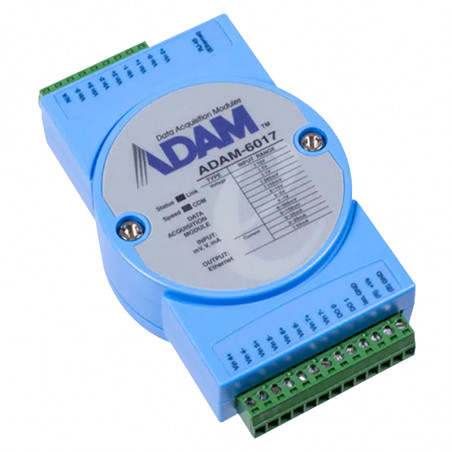

ADAM-6017 – 8AI modul

Vlastnosti

• Rozhraní 10/100Base-T, protokol Modbus/TCP
• Rozlišení: 16 bitů
• Počet analogových vstupních kanálů: 8 (diferenciální)
• Vstupní rozsahy: ±150mV, ±500mV, ±1V, ±5V, ±10V, 0–20mA, 4–20mA
• Měřicí frekvence: max. 10 měření/s
• 2 digitální výstupy (otevřený kolektor)
• Napájení: 10–30 V DC
• Spotřeba energie: 2 W

ADAM-6018 – modul 8AI(TMP)

Charakteristiky

• Rozhraní 10/100Base-T, protokol Modbus/TCP
• Rozlišení: 16 bitů
• Počet vstupních kanálů: 8 (diferenciální)
• Typy termočlánků: JKTERSB
• Měřicí frekvence: max. 10 měření/s
• 8 digitálních výstupů (otevřený kolektor)
• Napájení: 10–30 V DC
• Spotřeba energie: 2 W

ADAM-6024 - Modul 6AI/2AO/2DI/2DO

Vlastnosti

• Rozhraní 10/100Base-T, protokol Modbus/TCP
• 6 16bitových analogových vstupů: ±10V, 0÷20mA, 4÷20mA
• 2 12bitové analogové výstupy: 0÷10V, 0÷20mA, 4÷20mA
• 2 digitální vstupy (DRY/WET)
• 2 digitální výstupy (otevřený kolektor)
• Napájení: 10-30VDC
• Spotřeba energie: 4W

POZNÁMKA: Pokud jde o používání funkcí P2P a GCL, modul ADAM-6024 může fungovat pouze jako vzdálený výstupní modul (P2P přijímač) a pouze pro aktuální signál. Toto omezení (neschopnost přenášet napěťové signály) je způsobeno nekompatibilitou napěťových rozsahů mezi moduly ADAM-6017 (±10V) a ADAM-6024 (0÷10V).

ADAM-6050 - modul 12DI/6DO

Vlastnosti

• Rozhraní 10/100Base-T, protokol Modbus/TCP
• Počet vstupních kanálů: 12
• Počet výstupních kanálů: 6 (otevřený kolektor)
• Napájení: 10-30VDC
• Spotřeba energie: 2W

ADAM-6051 - Modul 12DI/2DO/2CNT

Vlastnosti

• Rozhraní 10/100Base-T, Modbus/TCP protokol
• Počet vstupních kanálů: 12
• Počet výstupních kanálů: 2 (otevřený kolektor)
• Počet specializovaných čítačových vstupů: 2
- frekvenční režim: 0,3÷4500Hz

- režim čítače: max. 4,5 kHz
• napájení: 10–30 V DC
• spotřeba energie: 2 W

ADAM-6052 – Modul 8DI/8DO

Vlastnosti

• Rozhraní 10/100Base-T, protokol Modbus/TCP
• Počet vstupních kanálů: 8
• Počet výstupních kanálů: 8 (typ zdroje, VDC: 35V, proud: 1A)
• Napájení: 10-30VDC
• Spotřeba energie: 2W

ADAM-6060 - Modul 6DI/6DO(REL)

Charakteristika

• Rozhraní 10/100Base-T, protokol Modbus/TCP
• Počet reléových výstupů: 6xNO
- AC: 120V@0,5A

- DC: 30V@1A
• Počet vstupních kanálů: 6
• Napájení: 10-30VDC
• Spotřeba energie: 2W

ADAM-6066 - Modul 6DI/6DO(REL)

Vlastnosti

• Rozhraní 10/100Base-T, Modbus/TCP protokol
• Počet reléových výstupů: 6xNO
- AC: 250V@5A

- DC: 30V@5A
• Počet vstupních kanálů: 6
• Napájení: 10-30VDC
• Spotřeba energie: 2,5W
