ADAM-6000 serija - I/O moduliai

ADAM-6015 - 7AI(RTD) modulis

Funkcijos

• Sąsaja: 10/100Base-T, Modbus/TCP protokolas
• Skiriamoji geba: 16 bitų
• Kanalų skaičius: 7
• Jutiklio prijungimas: 2 arba 3 laidai
• RTD jutiklių tipai: Pt-100, Pt-1000, Balco-500, Ni-50, Ni-508
• Matavimo dažnis: maks. 10 matavimų/sek.
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• Energijos suvartojimas: 2 W

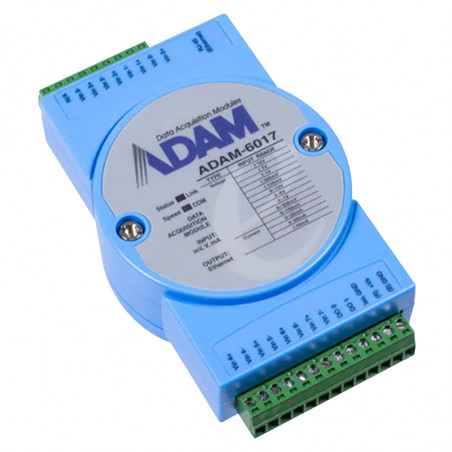

ADAM-6017 – 8 dirbtinio intelekto modulis

Savybės

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Skiriamoji geba: 16 bitų
• Analoginių įėjimų kanalų skaičius: 8 (diferencialinis)
• Įėjimo diapazonai: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, 0–20 mA, 4–20 mA
• Matavimo dažnis: maks. 10 matavimų/sek.
• 2 skaitmeniniai išėjimai (atviras kolektorius)
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• Energijos suvartojimas: 2 W

ADAM-6018 – 8AI(TMP) modulis

Charakterinės savybės

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Skiriamoji geba: 16 bitų
• Įvesties kanalų skaičius: 8 (diferencialinis)
• Termoelementų tipai: JKTERSB
• Matavimo dažnis: maks. 10 matavimų/sek.
• 8 skaitmeniniai išėjimai (atviras kolektorius)
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• Energijos suvartojimas: 2 W

ADAM-6024 - 6AI/2AO/2DI/2DO modulis

Savybės

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• 6 16 bitų analoginiai įėjimai: ±10V, 0÷20mA, 4÷20mA
• 2 12 bitų analoginiai išėjimai: 0÷10V, 0÷20mA, 4÷20mA
• 2 skaitmeniniai įėjimai (SAUSAS/ŠLAPIAS)
• 2 skaitmeniniai išėjimai (atviras kolektorius)
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• Energijos suvartojimas: 4 W

PASTABA: Naudojant P2P ir GCL funkcijas, ADAM-6024 modulis gali veikti tik kaip nuotolinio modulio išvestis (P2P imtuvas) ir tik dabartiniam signalui. Šis apribojimas (negalėjimas perduoti įtampos signalų) atsiranda dėl ADAM-6017 (±10 V) ir ADAM-6024 (0 ÷ 10 V) modulių įtampos diapazonų nesuderinamumo.

ADAM-6050 - 12DI/6DO modulis

Funkcijos

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Įvesties kanalų skaičius: 12
• Išvesties kanalų skaičius: 6 (atviras kolektorius)
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• energijos suvartojimas: 2 W

ADAM-6051 - 12DI/2DO/2CNT modulis

Funkcijos

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Įvesties kanalų skaičius: 12
• Išvesties kanalų skaičius: 2 (atviras kolektorius)
• Specializuotų skaitiklio įėjimų skaičius: 2
- dažnio režimas: 0,3÷4500 Hz

- skaitiklio režimas: maks. 4,5 kHz
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• Energijos suvartojimas: 2 W

ADAM-6052 – 8DI/8DO modulis

Savybės

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Įvesties kanalų skaičius: 8
• Išvesties kanalų skaičius: 8 (šaltinio tipas, nuolatinė srovė: 35 V, srovė: 1 A)
• Maitinimo šaltinis: 10–30 V nuolatinė srovė
• Energijos suvartojimas: 2 W

ADAM-6060 - 6DI/6DO(REL) modulis

Charakteristikos

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Relių išėjimų skaičius: 6xNO
- AC: [email protected]

- DC: 30V@1A
• Įėjimo kanalų skaičius: 6
• Maitinimo šaltinis: 10-30VDC
• Energijos suvartojimas: 2W

ADAM-6066 – 6DI/6DO(REL) modulis

Savybės

• 10/100Base-T sąsaja, Modbus/TCP protokolas
• Relių išėjimų skaičius: 6xNO
- AC: 250V@5A

- DC: 30V@5A
• Įėjimo kanalų skaičius: 6
• Maitinimo šaltinis: 10-30VDC
• Energijos suvartojimas: 2,5W
