Серија АДАМ-6000 - И / О модули

ADAM-6015 - Moduł 7AI(RTD)

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• rozdzielczość: 16 bitów
• liczba kanałów: 7
• sposób podłączenia czujników: 2 lub 3 przewodowo
• Typy czujników RTD: Pt-100, Pt-1000, Balco-500, Ni-50, Ni-508
• szybkość pomiarów: max 10 pom/sek
• zasilanie: 10-30VDC
• pobór mocy: 2W

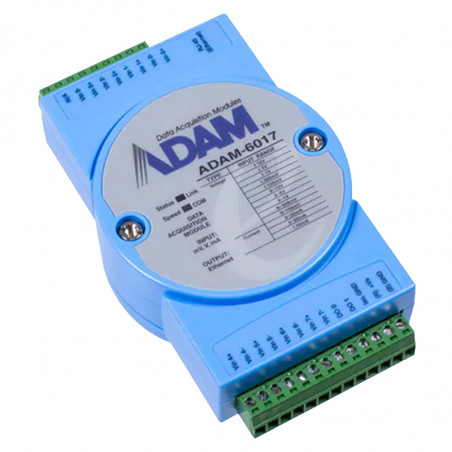

ADAM-6017 - Moduł 8AI

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• rozdzielczość: 16 bitów
• liczba kanałów wejściowych analogowych: 8 (różnicowe)
• zakresy wejściowe: ±150mV, ±500mV, ±1V, ±5V, ±10V, 0-20mA, 4-20mA
• szybkość pomiarów: max 10 pom/sek
• 2 wyjścia cyfrowe (otwarty kolektor)
• zasilanie: 10-30VDC
• pobór mocy: 2W



ADAM-6018 - Moduł 8AI(TMP)

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• rozdzielczość: 16 bitów
• liczba kanałów wejściowych: 8 (różnicowe)
• typy termopar: JKTERSB
• szybkość pomiarów: max 10 pom/sek
• 8 wyjść cyfrowych (otwarty kolektor)
• zasilanie: 10-30VDC
• pobór mocy: 2W



ADAM-6024 - Moduł 6AI/2AO/2DI/2DO

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• 6 wejść analogowych 16bit: ±10V, 0÷20mA, 4÷20mA
• 2 wyjścia analogowe 12bit: 0÷10V, 0÷20mA, 4÷20mA
• 2 wejścia cyfrowe (DRY/WET)
• 2 wyjścia cyfrowe (otwarty kolektor)
• zasilanie: 10-30VDC
• pobór mocy: 4W

UWAGA: jeśli chodzi o wykorzystanie funkcji P2P i GCL to moduł ADAM-6024 może pracować jedynie jako zdalny moduł wyjściowy (P2P Receiver), i tylko dla sygnału prądowego. Ograniczenie to (brak możliwości przekazywania sygnałów napięciowych) wynika z niekompatybilności zakresów napięciowych w module ADAM-6017 (±10V) i ADAM-6024 (0÷10V).





ADAM-6050 - Moduł 12DI/6DO

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• liczba kanałów wejściowych: 12
• liczba kanałów wyjściowych: 6 (otwarty kolektor)
• zasilanie: 10-30VDC
• pobór mocy: 2W



ADAM-6051 - Moduł 12DI/2DO/2CNT

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• liczba kanałów wejściowych: 12
• liczba kanałów wyjściowych: 2 (otwarty kolektor)
• liczba specjalizowanych wejść licznikowych: 2
- tryb frequency: 0.3÷4500Hz

- tryb counter: max. 4.5kHz
• zasilanie: 10-30VDC
• pobór mocy: 2W



ADAM-6052 - Moduł 8DI/8DO

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• liczba kanałów wejściowych: 8
• liczba kanałów wyjściowych: 8 (source type, VDC: 35V, Current: 1A)
• zasilanie: 10-30VDC
• pobór mocy: 2W



ADAM-6060 - Moduł 6DI/6DO(REL)

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• liczba wyjść przekaźnikowych: 6xNO
- AC: 120V@0.5A

- DC: 30V@1A
• liczba kanałów wejściowych: 6
• zasilanie: 10-30VDC
• pobór mocy: 2W



ADAM-6066 - Moduł 6DI/6DO(REL)

Charakterystyka

• interfejs 10/100Base-T, protokół Modbus/TCP
• liczba wyjść przekaźnikowych: 6xNO
- AC: 250V@5A

- DC: 30V@5A
• liczba kanałów wejściowych: 6
• zasilanie: 10-30VDC
• pobór mocy: 2.5W
