ADAM-6000-Serie - E / A-Module

ADAM-6015 - 7AI(RTD) Modul

Funktionen

• Schnittstelle: 10/100Base-T, Modbus/TCP-Protokoll
• Auflösung: 16 Bit
• Anzahl der Kanäle: 7
• Sensoranschluss: 2 oder 3 Drähte
• RTD-Sensortypen: Pt-100, Pt-1000, Balco-500, Ni-50, Ni-508
• Messrate: max. 10 Messungen/Sek.
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2 W

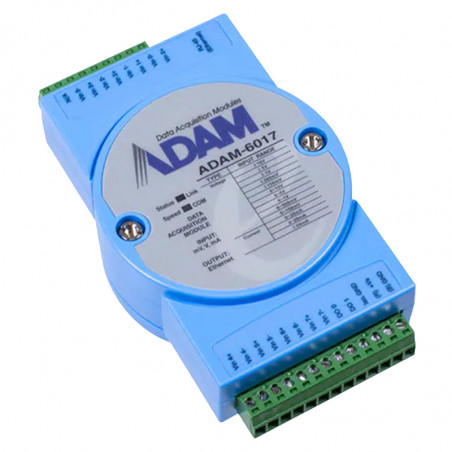

ADAM-6017 - 8AI Modul

Funktionen

• 10/100Base-T-Schnittstelle, Modbus/TCP-Protokoll
• Auflösung: 16 Bit
• Anzahl der analogen Eingangskanäle: 8 (differenziell)
• Eingangsbereiche: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, 0–20 mA, 4–20 mA
• Messrate: max. 10 Messungen/Sek.
• 2 digitale Ausgänge (Open Collector)
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2 W

ADAM-6018 - 8AI(TMP) Modul

Eigenschaften

• 10/100Base-T-Schnittstelle, Modbus/TCP-Protokoll
• Auflösung: 16 Bit
• Anzahl der Eingangskanäle: 8 (differenziell)
• Thermoelementtypen: JKTERSB
• Messrate: max. 10 Messungen/Sek.
• 8 digitale Ausgänge (Open Collector)
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2 W

ADAM-6024 - 6AI/2AO/2DI/2DO Modul

Funktionen

• 10/100Base-T-Schnittstelle, Modbus/TCP-Protokoll
• 6 16-Bit-Analogeingänge: ±10 V, 0–20 mA, 4–20 mA
• 2 12-Bit-Analogausgänge: 0–10 V, 0–20 mA, 4–20 mA
• 2 digitale Eingänge (DRY/WET)
• 2 digitale Ausgänge (Open Collector)
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 4 W

HINWEIS: Bei der Verwendung der P2P- und GCL-Funktionen kann das ADAM-6024-Modul nur als Remote-Modul (P2P-Empfänger) und nur für das aktuelle Signal betrieben werden. Diese Einschränkung (die Unfähigkeit, Spannungssignale zu übertragen) beruht auf der Inkompatibilität der Spannungsbereiche der Module ADAM-6017 (±10 V) und ADAM-6024 (0–10 V).

ADAM-6050 – 12DI/6DO-Modul

Funktionen

• 10/100Base-T-Schnittstelle, Modbus/TCP-Protokoll
• Anzahl der Eingangskanäle: 12
• Anzahl der Ausgangskanäle: 6 (Open Collector)
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2 W

ADAM-6051 - 12DI/2DO/2CNT Modul

Funktionen

• 10/100Base-T Schnittstelle, Modbus/TCP-Protokoll
• Anzahl der Eingangskanäle: 12
• Anzahl der Ausgangskanäle: 2 (Open Collector)
• Anzahl der spezialisierten Zählereingänge: 2
- Frequenzmodus: 0,3–4500 Hz

- Zählermodus: max. 4,5 kHz
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2 W

ADAM-6052 – Modul 8DI/8DO

Funktionen

• 10/100Base-T-Schnittstelle, Modbus/TCP-Protokoll
• Anzahl der Eingangskanäle: 8
• Anzahl der Ausgangskanäle: 8 (Quellentyp, VDC: 35 V, Strom: 1 A)
• Stromversorgung: 10–30 VDC
• Leistungsaufnahme: 2 W

ADAM-6060 - 6DI/6DO(REL) Modul

Eigenschaften

• 10/100Base-T-Schnittstelle, Modbus/TCP-Protokoll
• Anzahl der Relaisausgänge: 6xNO
- AC: 120 V bei 0,5 A

- DC: 30 V bei 1 A
• Anzahl der Eingangskanäle: 6
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2W

ADAM-6066 - 6DI/6DO(REL) Modul

Funktionen

• 10/100Base-T Schnittstelle, Modbus/TCP-Protokoll
• Anzahl der Relaisausgänge: 6xNO
- AC: 250 V bei 5 A

- DC: 30 V bei 5 A
• Anzahl der Eingangskanäle: 6
• Stromversorgung: 10–30 V DC
• Leistungsaufnahme: 2,5 W
