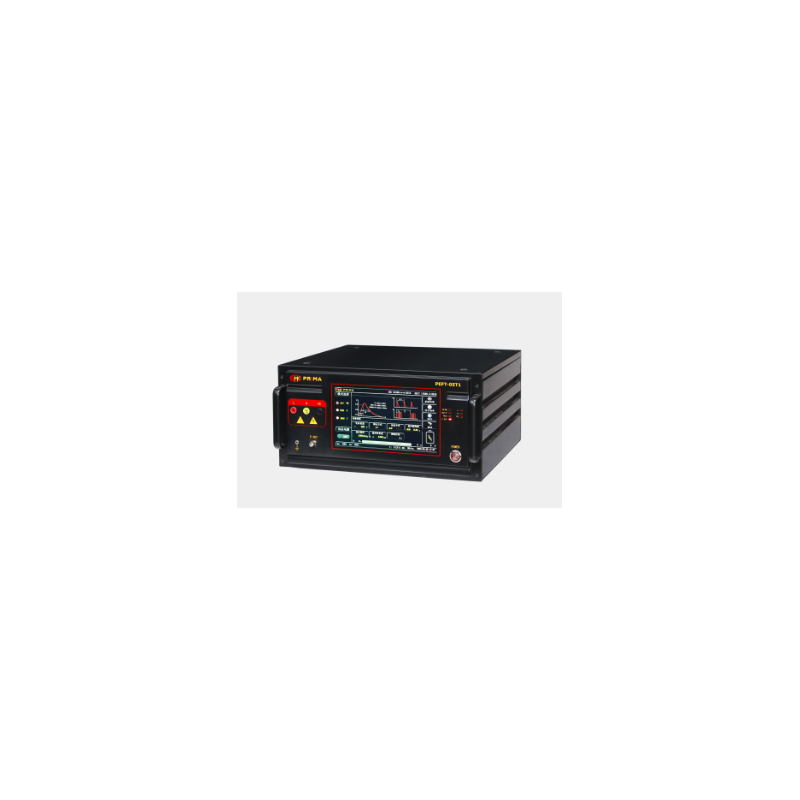

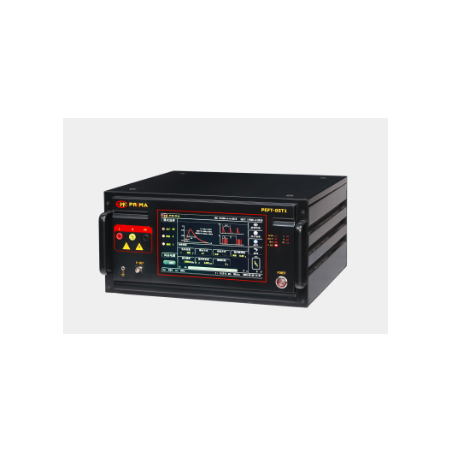

Symulator EFT/Burst PEFT-05T1
Symulator EFT/Burst PEFT-05T1

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

Simulátor EFT/Burst PEFT-05T1

  • PEFT-05T1

Generátor pulsů PEFT-05T1 byl speciálně navržen tak, aby splňoval požadavky na testování odolnosti proti elektrickým rychlým přechodům (EFT). Používá se k vyhodnocení výkonu napájecích, signálních, řídicích a uzemňovacích portů v elektrických a elektronických zařízeních za podmínek rušení způsobených EFT.

Funkce:

  • Ergonomický design
  • Ovládá se pomocí 10,1palcové barevné dotykové obrazovky
  • Volně přepínatelná kladná a záporná polarita
  • Lze přepínat mezi čínštinou a angličtinou
  • Režimy: Vlastní, Rozšířený a Standardní
  • Vynikající technologie, odolná
  • Maximální zkušební napětí: až 5 kV

Standardní soulad:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Parametry:

Parametr Hodnota / popis
Rozsah výstupního napětí 200V ~ 5000V ±10%
Rozlišení napětí 1V
Přepětí 1V
Přesnost napětí < ±10 %
Polarita výstupu +, -, +/-, -/+
T&H Vestavěný teploměr a vlhkoměr
Impedance zdroje 50Ω
Doba náběhu pulsu 5ns ±30 %
Trvání pulsu 50ns ±30% (50Ω zátěž) 35ns ~ 150ns (1000Ω zátěž)
Kmitočtový rozsah 0,1 kHz ~ 1200 kHz
Rozlišení frekvence 0,1 kHz
Standardní frekvence 5 kHz, 100 kHz
Trvání skupiny pulzů 0,001 ~ 2550 000 ms
Období skupiny pulzů 300 ms (0,15 ~ 99,99 s)
Trvání testu 1s ~ 9999s
Režim přímého výstupu Přes koaxiální vysokonapěťový konektor
Fázová synchronizace 0° ~ 359° (pro 45 Hz ~ 65 Hz) (synchronní, automatické, asynchronní)
Spojka Vestavěná 1fázová 3vodičová spojka
Nosnost UAC MAX 240V / 16A UDC MAX 220V / 16A
