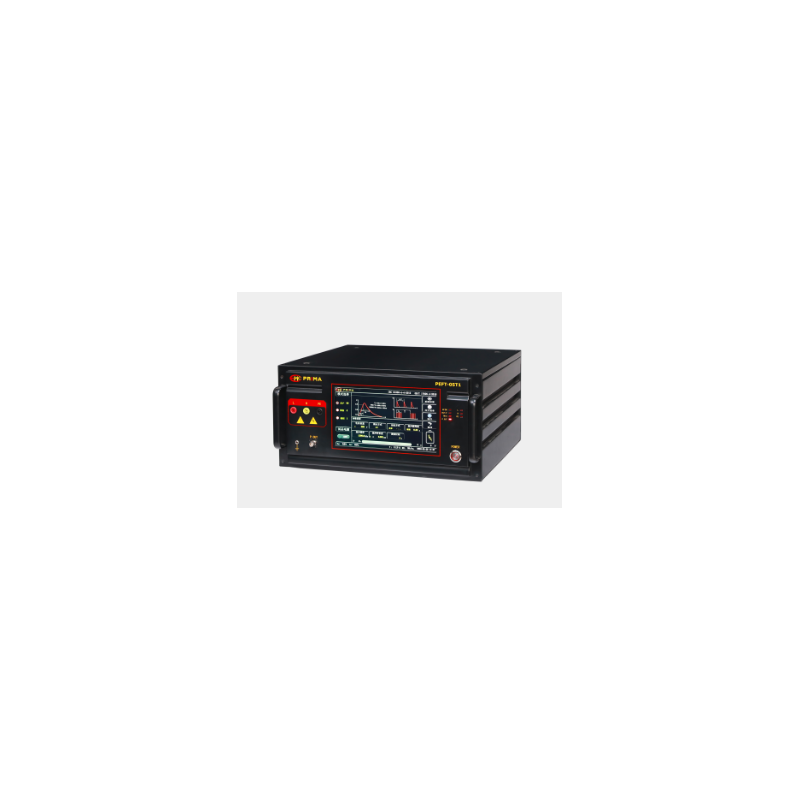

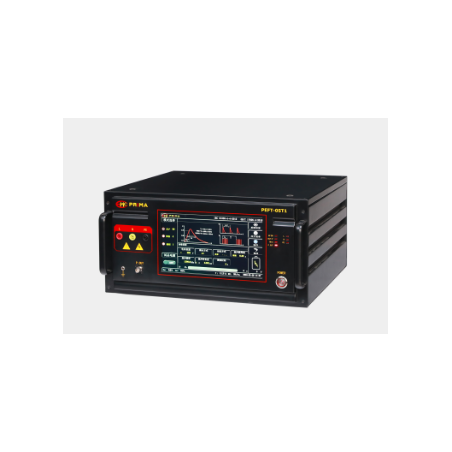

Symulator EFT/Burst PEFT-05T1
Symulator EFT/Burst PEFT-05T1

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

EFT / serijos simuliatorius PEFT-05T1

  • PEFT-05T1

PEFT-05T1 impulsų generatorius buvo specialiai sukurtas taip, kad atitiktų elektros greitojo pereinamojo (EFT) atsparumo bandymo reikalavimus. Naudojamas elektros ir elektroninių prietaisų maitinimo, signalų, valdymo ir įžeminimo prievadų veikimui įvertinti, kai trikdžiai sukelia EFT.

Savybės:

  • Ergonomiškas dizainas
  • Valdomas per 10,1 colio spalvotą jutiklinį ekraną
  • Laisvai perjungiamas teigiamas ir neigiamas poliškumas
  • Galima perjungti kinų ir anglų kalbas
  • Režimai: tinkintas, patobulintas ir standartinis
  • Puikesnė technologija, patvari
  • Didžiausia bandomoji įtampa: iki 5 kV

Standartų laikymasis:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Parametrai:

Parametras Vertė / aprašas
Išėjimo įtampos diapazonas 200V ~ 5000V ±10%
Įtampos skiriamoji geba 1 V
Įtampos viršįtampis 1 V
Įtampos tikslumas < ±10 %
Išvesties poliškumas +, -, +/-, -/+
T&H Įtaisytasis termometras ir drėgmės matuoklis
Šaltinio varža 50Ω
Pulso kilimo laikas 5ns ±30 %
Impulso trukmė 50ns ±30% (50Ω apkrova) 35ns ~ 150ns (1000Ω apkrova)
Dažnių diapazonas 0,1 kHz ~ 1200 kHz
Dažnio skyra 0,1 kHz
Standartiniai dažniai 5 kHz, 100 kHz
Pulso grupės trukmė 0,001–2550 000 ms
Pulso grupės laikotarpis 300 ms (0,15–99,99 s)
Bandymo trukmė 1 s ~ 9999 s
Tiesioginės išvesties režimas Per bendraašę aukštos įtampos jungtį
Fazės sinchronizavimas 0° ~ 359° (45 Hz ~ 65 Hz) (sinchroninis, automatinis, asinchroninis)
Sujungimas Įtaisyta 1 fazės 3 laidų jungtis
Apkrova UAC MAX 240V / 16A UDC MAX 220V / 16A
