Производитель: EMC Prima

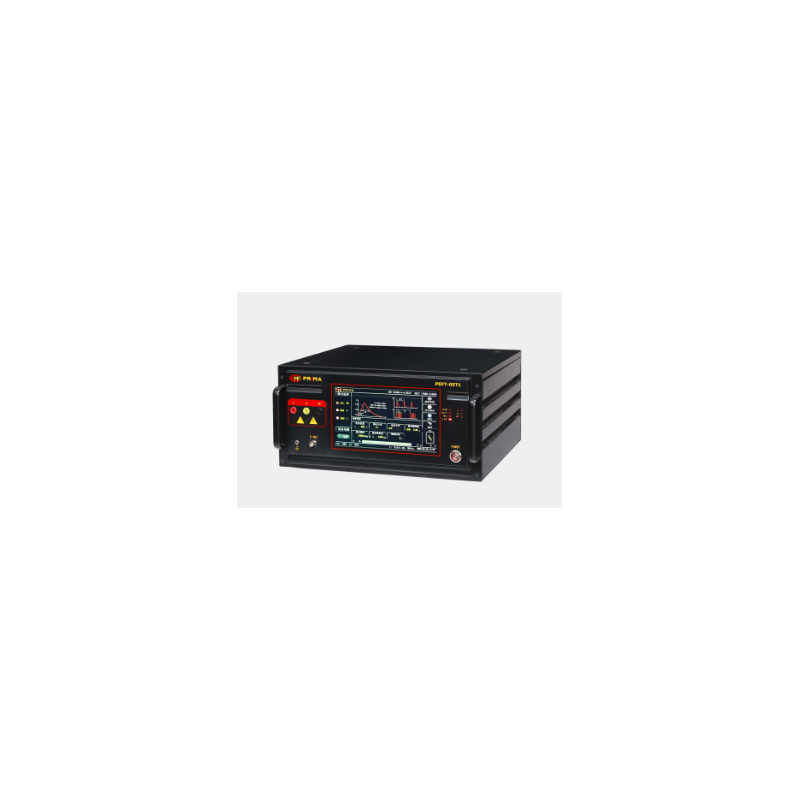

Симулятор EFT/Burst PEFT-05T1

  • PEFT-05T1

Генератор импульсов PEFT-05T1 специально разработан для испытаний на устойчивость к быстрым переходным процессам (EFT). Используется для оценки характеристик портов питания, сигналов, управления и заземления электрических и электронных устройств в условиях помех, вызванных электрическими помехами.

Характеристики:

  • Эргономичный дизайн
  • Управление с помощью цветного сенсорного экрана диагональю 10,1 дюйма
  • Свободное переключение положительной и отрицательной полярности
  • Переключение между китайским и английским языками
  • Режимы: Пользовательский, Расширенный и Стандартный
  • Высокотехнологичный, долговечный
  • Максимальное испытательное напряжение: до 5 кВ

Соответствие стандартам:

  • GB/T 17626.4 / IEC 61000-4-4
  • IEC / EN 61000-6-1

Параметры:

Параметр Значение/Описание
Диапазон выходного напряжения 200 В ~ 5000 В ±10%
Разрешение напряжения 1 В
Выброс напряжения 1 В
Точность напряжения < ±10%
Полярность выхода +, -, +/-, -/+
T&H Встроенный термометр и измеритель влажности
Сопротивление источника 50 Ом
Время нарастания импульса 5 нс ±30%
Длительность импульса 50 нс ±30% (нагрузка 50 Ом) 35 нс ~ 150 нс (нагрузка 1000 Ом)
Диапазон частот 0,1 кГц ~ 1200 кГц
Разрешение по частоте 0,1 кГц
Стандартный Частоты 5 кГц, 100 кГц
Длительность группы импульсов 0,001 ~ 2550,000 мс
Период группы импульсов 300 мс (0,15 ~ 99,99 с)
Длительность теста 1 с ~ 9999 с
Режим прямого выхода Через коаксиальный высоковольтный разъём
Фазовая синхронизация 0° ~ 359° (для 45 Гц ~ 65 Гц) (синхронный, автоматический, асинхронный)
Соединение Встроенное однофазное 3-проводное соединение
Нагрузка UAC MAX 240 В / 16 А UDC MAX 220 В / 16 А
