Proudový převodník ART-B22-D175
Proudový převodník ART-B22-D175

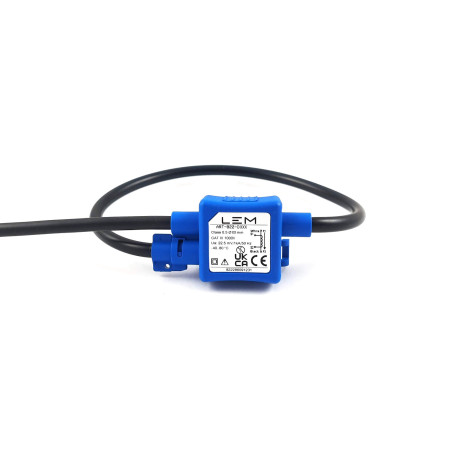

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník ART-B22-D175

  • ART-B22-D175
  • Přesnost 0,50%
  • Jmenovitý proud (A) 1000
  • Primární signál [AC / AC+DC / DC] AC
  • Napájecí napětí [V] Není vyžadováno
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] Na hlavní sběrnici
  • Aplikace Automatizace
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 80
  • Frekvenční charakteristika (-3dB) [kHz] 350
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta Rogowského cívka

Řada ART

Ref: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Flexibilní, zapouzdřená Rogowského cívka pro elektronické měření střídavého proudu (AC) s galvanickým oddělením mezi primárním (napájecím) a sekundárním (měřicím) obvodem. Patentovaná technologie Perfect Loop výrazně snižuje jak chybu vyplývající z polohy měřeného vodiče v otvoru, tak chybu způsobenou blízkostí vnějších vodičů.

Vlastnosti

  • Nejpřesnější cívka na trhu, třída 0,5 (IEC 61869-10)
  • Velmi nízká chyba polohování
  • Minimální vliv vnějších polí
  • Nízká citlivost 22,5 mV/kA umožňující použití velmi tenké cívky pro vnitřní aplikace
  • Vestavěné elektrostatické stínění pro lepší ochranu před rušením souhlasného režimu
  • Stupeň krytí IP57
  • Průměr měřicího otvoru: ⌀ 70, ⌀ 125, ⌀ 175 a ⌀ 300 mm
  • Výstup kabelu: 1,5 m až 6 m

Výhody

  • Tenké, flexibilní a lehké řešení
  • Velmi vysoká přesnost
  • Žádná saturace při nadproudech a zkratech
  • Vynikající imunita vůči elektromagnetickému rušení
  • Rychlá a snadná instalace.

Aplikace

  • Distribuční rozvodny
  • Monitorování distribučních transformátorů
  • Fázorové měřicí jednotky (PMU)
  • Komerční a průmyslové budovy
  • Měření a podružné měření
  • Reakční systém (DR)
  • Systémový hardware Distribuce

Normy

  • IEC 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Oblasti použití

  • Průmysl
  • Inteligentní síť
Řada ART
Měření Proud
Jmenovitá hodnota 1000 A
Měřicí rozsah A
Sekundární jmenovitý signál Napětí
Hodnota sekundárního jmenovitého signálu Okamžité V
Primární signál AC
Napájecí napětí S vlastním napájením
Přesnost 0,5 %
Provozní teplota -40 °C / 80 °C
Technologie Rogowski
Montáž Na primární
Aplikace Inteligentní síť
