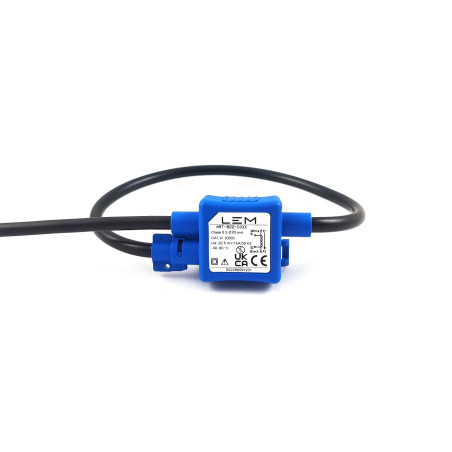

ART-B22-D175 Stromwandler
ART-B22-D175 Stromwandler

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

ART-B22-D175 Stromwandler

  • ART-B22-D175
  • Genauigkeit 0,50%
  • Nennstrom (A) 1000
  • Primärsignal [AC / AC+DC / DC] AC
  • Versorgungsspannung [V] Nicht erforderlich
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] Im Hauptbus
  • App Automatisierung
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 80
  • Frequenzgang (-3dB) [kHz] 350
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie Rogowski-Spule

ART-Serie

Ref: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Flexible, gekapselte Rogowski-Spule für die elektronische Wechselstrommessung mit galvanischer Trennung zwischen Primär- (Versorgungs-) und Sekundärkreis (Messkreis). Die patentierte Perfect Loop-Technologie reduziert sowohl den Fehler, der durch die Position des Messleiters in der Bohrung entsteht, als auch den Fehler durch die Nähe externer Leiter deutlich.

Merkmale

  • Die präziseste Spule auf dem Markt, Klasse 0,5 (IEC 61869-10)
  • Sehr geringer Positionierungsfehler
  • Minimaler Einfluss externer Felder
  • Niedrige Empfindlichkeit von 22,5 mV/kA ermöglicht die Verwendung einer sehr dünnen Spule für Anwendungen in Innenräumen
  • Integrierte elektrostatische Abschirmung für verbesserten Schutz vor Gleichtaktstörungen
  • Schutzart IP57
  • Messbohrungsdurchmesser: ⌀ 70, ⌀ 125, ⌀ 175 und ⌀ 300 mm
  • Kabelausgang: 1,5 m bis 6 m

Vorteile

  • Dünne, flexible und leichte Lösung
  • Sehr hohe Genauigkeit
  • Keine Sättigung bei Überströmen und Kurzschlüssen
  • Hervorragende Immunität gegen elektromagnetische Störungen
  • Schnelle und einfache Installation.

Anwendungen

  • Umspannwerke
  • Überwachung von Verteiltransformatoren
  • Phasenmesseinheiten (PMUs)
  • Gewerbe- und Industriegebäude
  • Zählung und Unterzähler
  • Laststeuerung (Demand Response, DR)
  • Systemhardware für die Verteilung

Normen

  • IEC 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Anwendungsbereiche

  • Industrie
  • Smart Grid
Serie ART
Messwerte Strom
Nennwert Wert 1000 A
Messbereich A
Sekundäres Nennsignal Spannung
Sekundärer Nennsignalwert Momentanspannung
Primärsignal Wechselspannung
Versorgungsspannung Selbstversorgend
Genauigkeit 0,5 %
Betrieb Temperatur -40 °C / 80 °C
Technologie Rogowski
Montage Primär
Anwendungen Smart Grid
